BZ

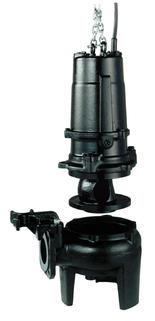

BZ | 400V / 50Hz
Demander une offre

La turbine anti-colmatage permet le passage de corps étrangers de grand diamètre par rapport à l'orifice de refoulement. Ceci garantit un transfert efficace des eaux usées. La turbine est extraite avec le moteur lorsque celui-ci est retiré du carter de la pompe (conception à extraction arrière, jusqu'à 3,7 kW).

Données techniques
  • ø diamètre de refoulement mm: 100 mm,80 mm
  • Type de fluide: Eaux usées
  • Granulométrie max (mm): 80
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 1400 - 3575
  • Hauteur manométrique max. m: 11h30,14,70,19,23,60,26,30,8,50
  • Puissance du moteur kW: 1,5 - 11
  • Phase / Tension: 3-phase / 400V / 50Hz

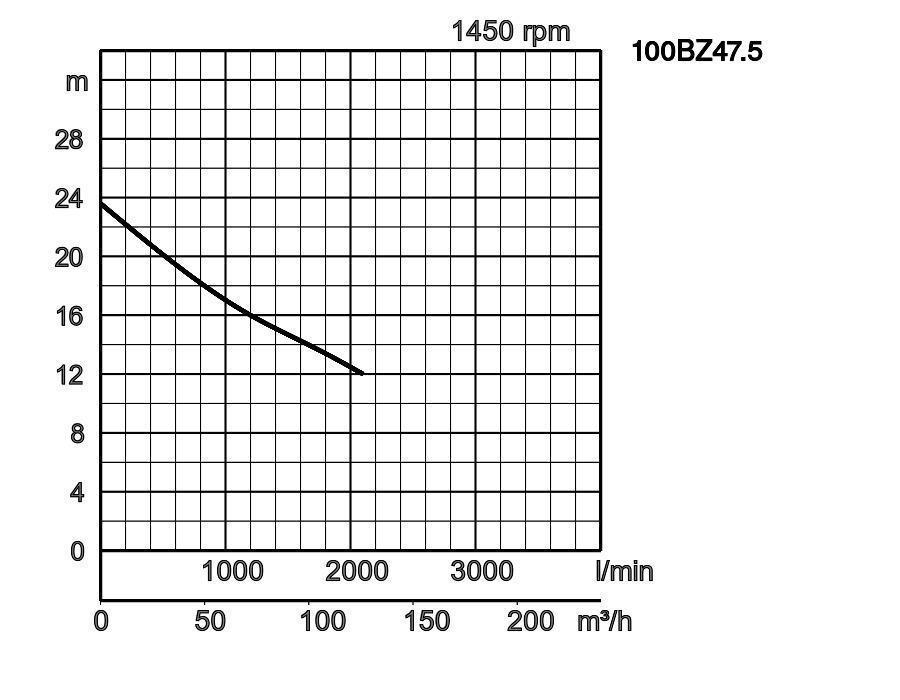

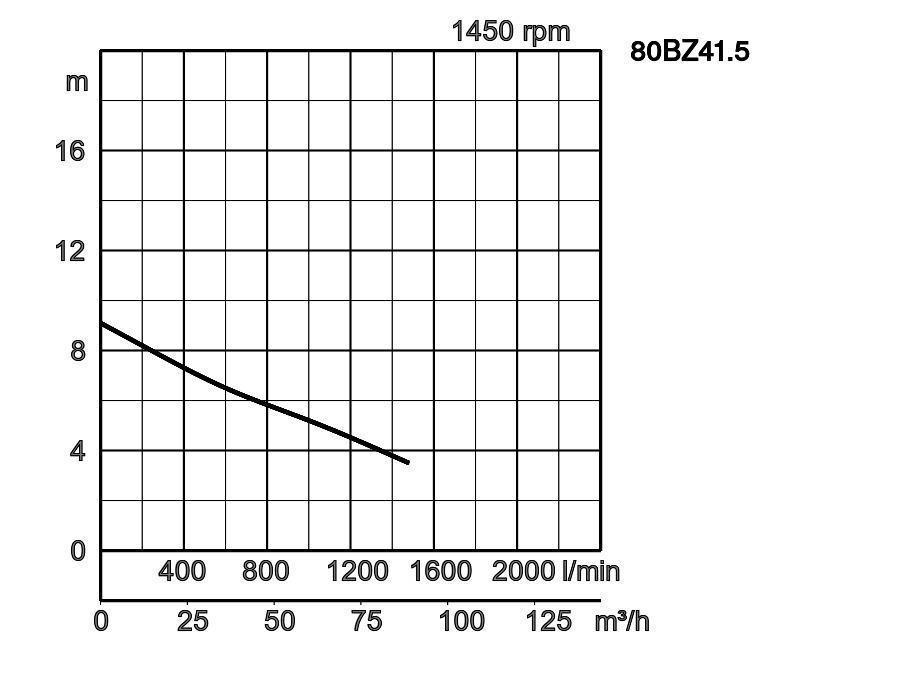

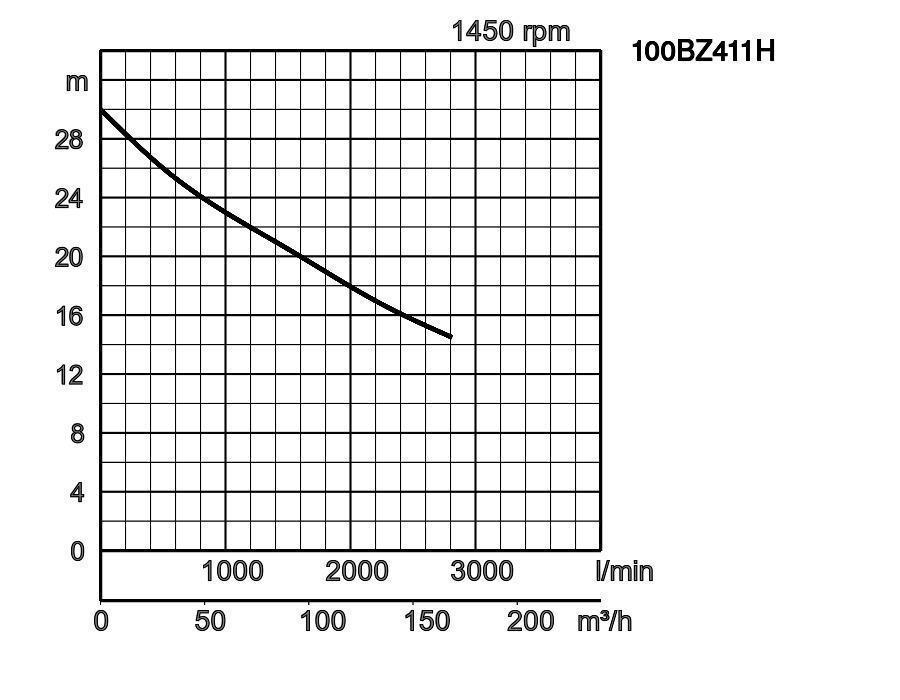

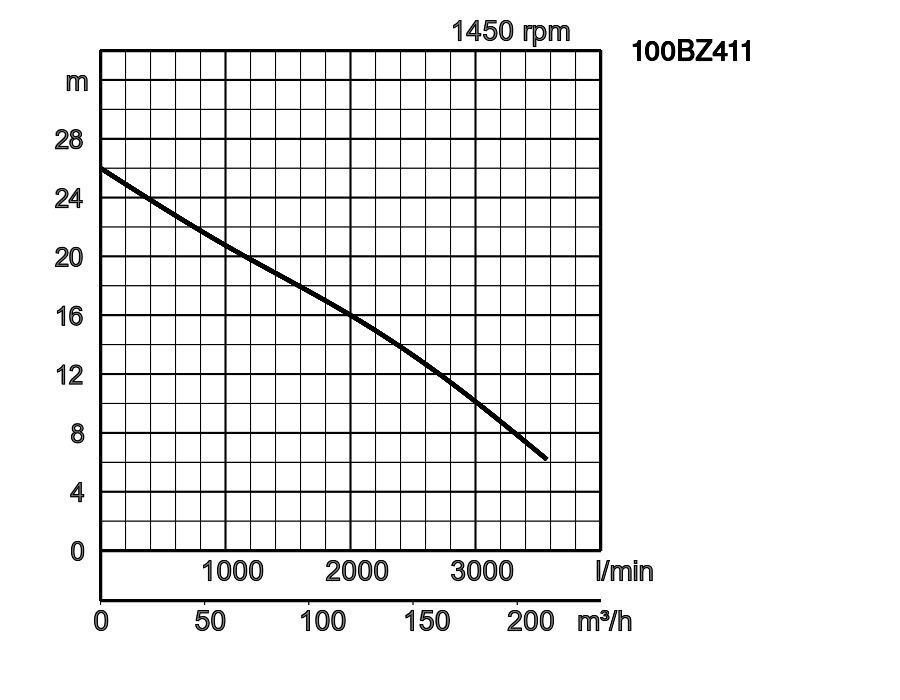

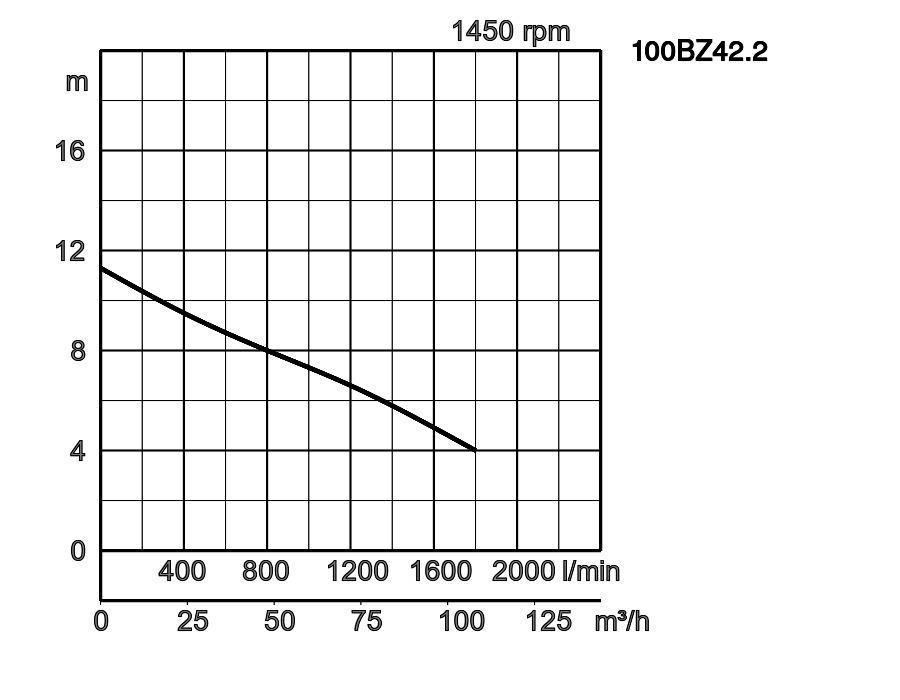

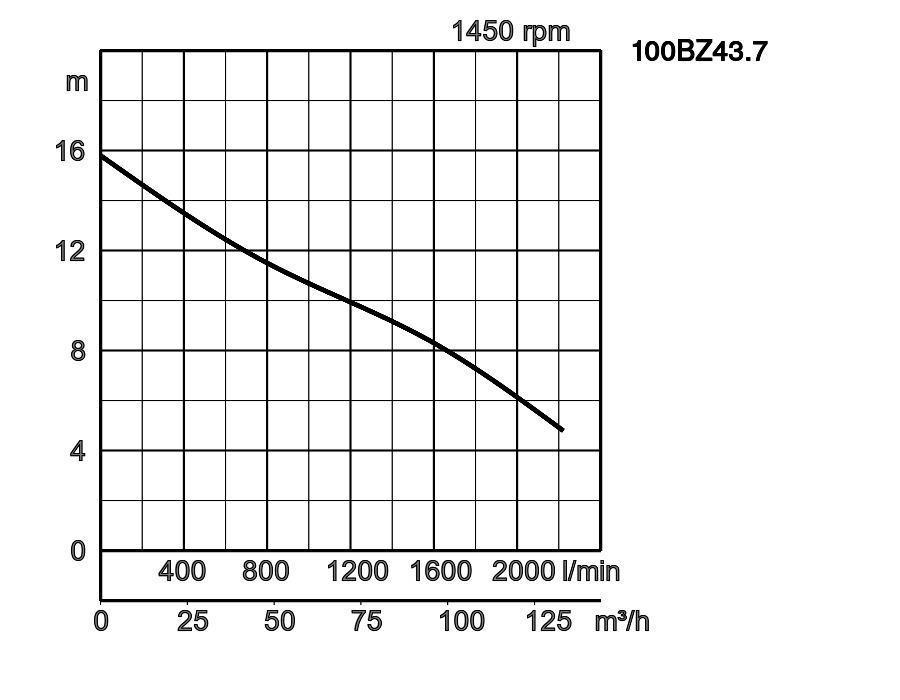

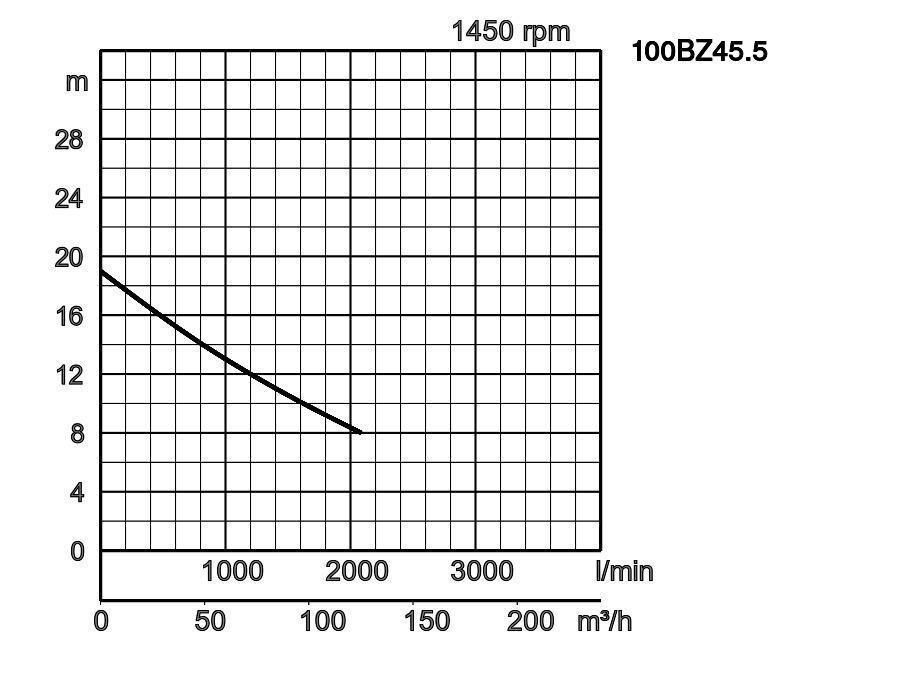

Courbe de performance
1 O
2 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
free standing with guide rail fitting
80BZ41.5 TOS80BZ41.5
1
80 mm Eaux usées 80 5-9 1400 8,50 1,5 3-phase / 400V / 50Hz
100BZ42.2 TOS100BZ42.2
2
100 mm Eaux usées 80 5-9 1800 11h30 2,2 3-phase / 400V / 50Hz
100BZ43.7 TOS100BZ43.7
3
100 mm Eaux usées 80 5-9 2100 14,70 3,7 3-phase / 400V / 50Hz
100BZ45.5 TOS100BZ45.5
4
100 mm Eaux usées 80 5-9 2085 19 5,5 3-phase / 400V / 50Hz
100BZ47.5 TOS100BZ47.5
5
100 mm Eaux usées 80 5-9 2100 23,60 7,5 3-phase / 400V / 50Hz
100BZ411 TOS100BZ411
6
100 mm Eaux usées 80 5-9 3575 26 11 3-phase / 400V / 50Hz
100BZ411H TOS100BZ411H
7
100 mm Eaux usées 80 5-9 2810 30 11 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 1400
Hauteur manométrique max. m 8,50
Puissance du moteur kW 1,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 1800
Hauteur manométrique max. m 11h30
Puissance du moteur kW 2,2
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 2100
Hauteur manométrique max. m 14,70
Puissance du moteur kW 3,7
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 2085
Hauteur manométrique max. m 19
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 2100
Hauteur manométrique max. m 23,60
Puissance du moteur kW 7,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 3575
Hauteur manométrique max. m 26
Puissance du moteur kW 11
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100 mm
Type de fluide Eaux usées
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 2810
Hauteur manométrique max. m 30
Puissance du moteur kW 11
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 100 mm, 80 mm
Diamètre de connexion Filetage intérieur, bride JIS10K
Pompage de fluide
Type de fluide Eaux usées
Température 0 - 40°C
Granulométrie max (mm) 80
Valeur maximale du pH 5-9
Capacité max. l/min 1400 - 3575
Hauteur manométrique max. m 11h30, 14,70, 19, 23,60, 26, 30, 8,50
Pompe
Composants
Turbine Roue anti-obstruction
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte grise EN-GJL-200
Enveloppe Fonte grise EN-GJL-200
Plaque d'aspiration Fonte grise EN-GJL-200
Corps de pompe Fonte grise EN-GJL-150, Fonte grise EN-GJL-200
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 1,5 - 11
Méthode de démarrage directement en ligne, étoile/triangle
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 4 pôles, IP68
Isolation Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 1410 - 1455
Protection moteur Coupe-circuit thermique circulaire, Protecteur miniature
Intensité nominal 12,1, 16h40, 23.40, 4, 5h30, 7,90
MATÉRIEL
Cadre Fonte grise EN-GJL-150, Fonte grise EN-GJL-200
Arbre Acier inoxydable EN-X30Cr13
Câble NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm², NSSHÖU 4C*2,5mm²
Longueur du câble 10 m
Autres
Poids à sec en kg 78 - 214
Résistance à la pression max. 30 m, max. 40 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • 80BZ41.5
  • 100BZ42.2
  • 100BZ43.7
  • 100BZ45.5
  • 100BZ47.5
  • 100BZ411
  • 100BZ411H
ModelAA1A2A3BDD1D2HW1W2
80BZ41.5523302129190303273133140631235590
100BZ42.2551317129190328273133140631235590
100BZ43.7584327153200328289139150681235640
100BZ45.5716407204280380421205216925305790
100BZ47.5716407204280380421205216946305820
100BZ4117274072152803774312052261023330865
100BZ411H7274072152803774312052261023330865
Dimensions - en mm
  • 100BZ411
  • 100BZ411H
W1 : niveau d'eau courante le plus bas
  • 80BZ41.5
  • 100BZ42.2
  • 100BZ43.7
  • 100BZ45.5
  • 100BZ47.5
W1 : niveau d'eau courante le plus bas
ModelAA1A2A3A5A6DD1D2HH1H2M1M2W1W2
80BZ41.543931012925016525827313314064680515600500250605
100BZ42.243931012925016527027313314064680515600500250605
100BZ43.747332015326016527028913915069685515600500250655
100BZ45.56494452043301812864071912169141210112950700295780
100BZ47.56494452043301812864071912169351248112950700295805
100BZ41166044521535018128642820222610161312113950700330860
100BZ411H66044521535018128642820222610161312113950700330860

La série BZ est une série de pompes submersibles pour eaux usées conçues avec une turbine mono- ou bicanal carénée et de larges passages de plus de 76,2 mm de diamètre afin de minimiser les problèmes liés à l'obstruction par des matières solides. De plus, ces pompes de moyenne à grande taille, d'une puissance de 22 à 75 kW, améliorent encore le rendement déjà élevé des pompes pour eaux usées de la marque Tsurumi, tout en optimisant l'efficacité énergétique.

Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Interrupteur à flotteur 106-TEG-03
Flotteur de 10 m (pour pompes d'assainissement) jusqu'à 2,2 kW
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 547150633tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547250633tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571502400tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 2,4A - 4,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5571506000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572502400tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 2,4A - 4,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572506000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587150403
CEE MS PW Stecker 16/5 6h 2,5-4,0A DFK IP67
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250403
CEE MS PW Stecker 32/5 6h 2,5-4,0A DFK IP67
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Kit d'installation autonome (U)XIBEND3T
BEND 80
Refoulement / coude pour pompage vertical
Système de fixation de rail de guidage (U)XITOS380TA
TOS3-80-80
TOS est le système de montage de rail de guidage de base pour les pompes Tsurumi jusqu'à un diamètre de refoulement de 150 mm.
