Pompes à turbine hélicoïdale en forme d'hélice, conçues pour le pompage d'eaux usées contenant divers types de solides et de matières fibreuses. Version Atex disponible.
| Model | Colour code curve | ø diamètre de refoulement mm | Type de fluide | Granulométrie max (mm) | Valeur maximale du pH | Capacité max. l/min | Hauteur manométrique max. m | Puissance du moteur kW | Phase / Tension | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

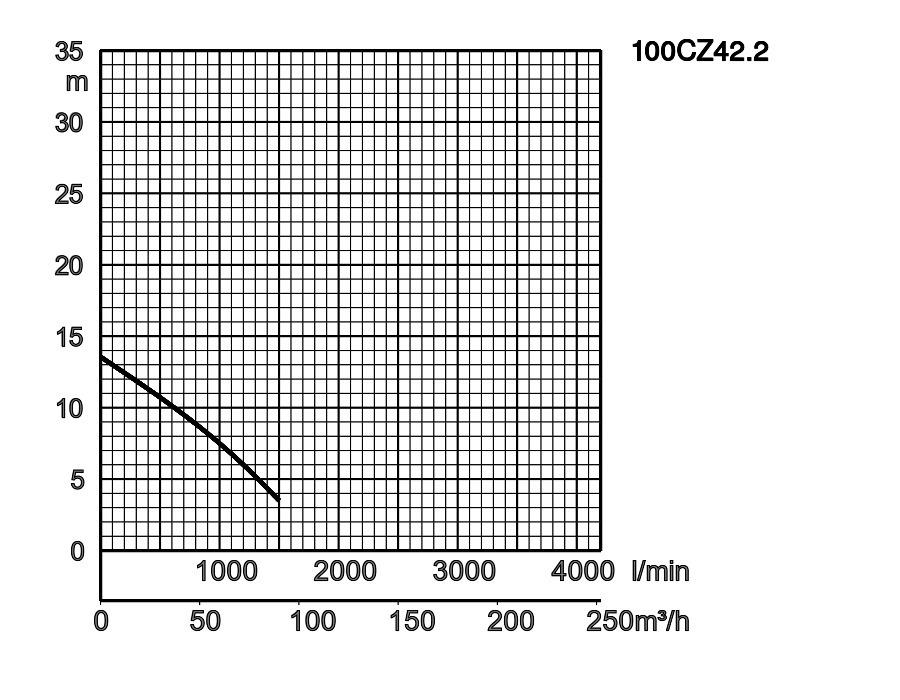

| 100CZ42.2 | TOS100CZ42.2 |
1
|
100 mm | Eaux usées | 30 | 5-9 | 1500 | 13,50 | 2,2 | 3-phase / 400V / 50Hz |

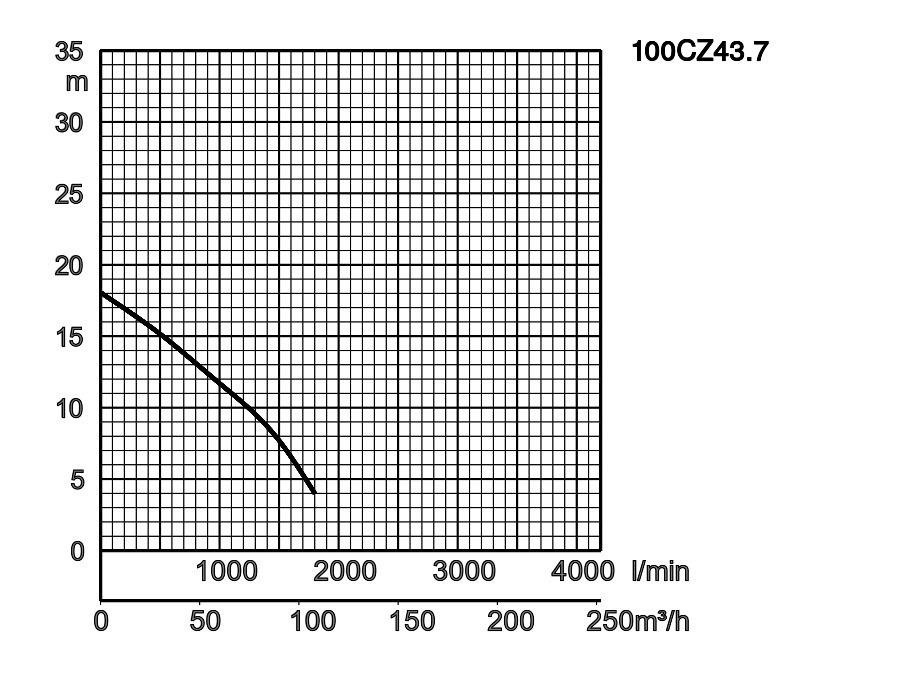

| 100CZ43.7 | TOS100CZ43.7 |
2
|
100 mm | Eaux usées | 30 | 5-9 | 1800 | 18 | 3,7 | 3-phase / 400V / 50Hz |

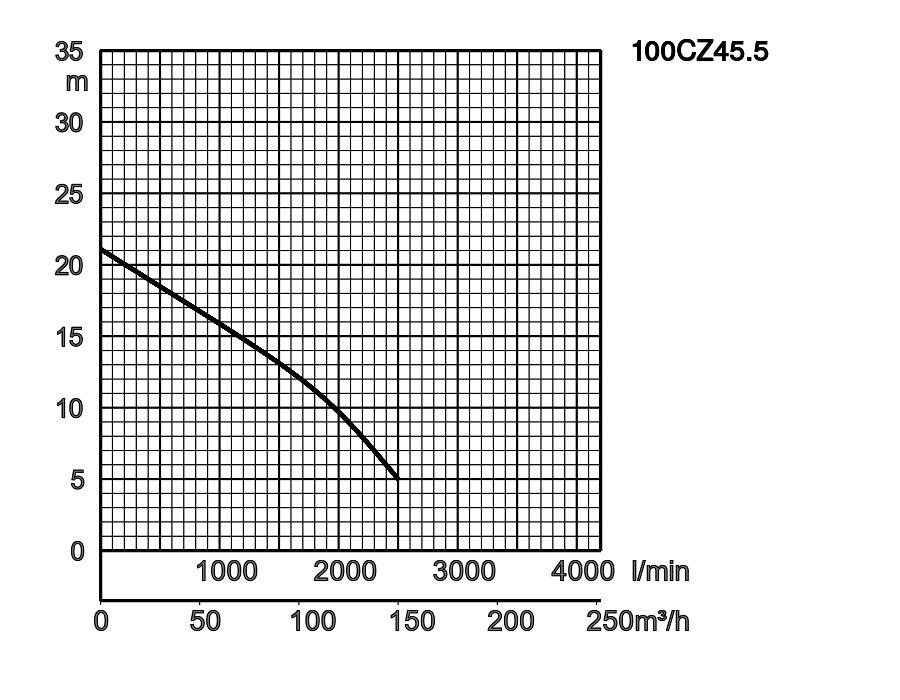

| 100CZ45.5 | TOS100CZ45.5 |
3
|
100 mm | Eaux usées | 35 | 5-9 | 2500 | 21 | 5,5 | 3-phase / 400V / 50Hz |

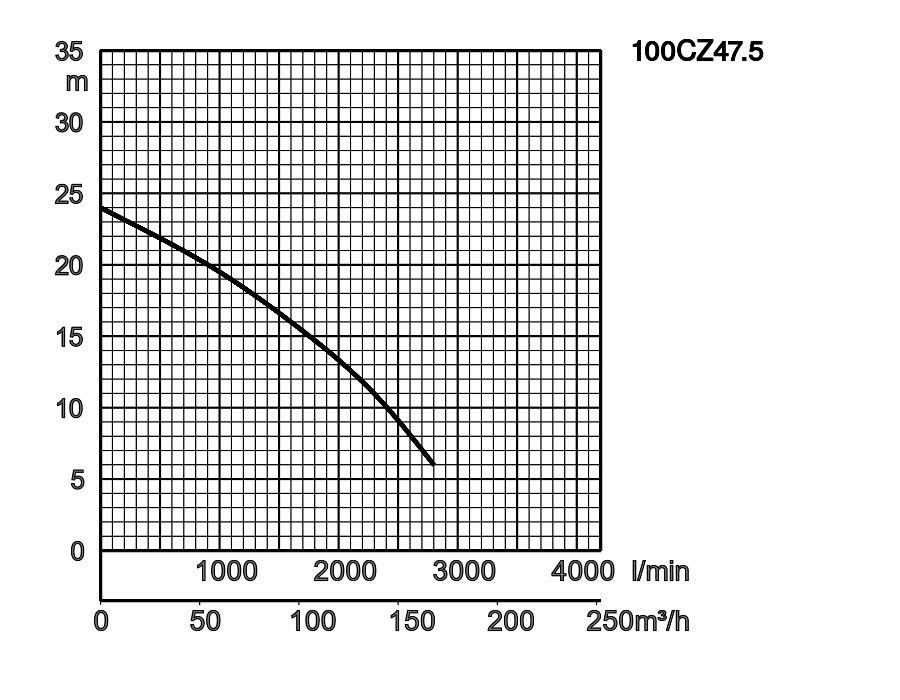

| 100CZ47.5 | TOS100CZ47.5 |
4
|
100 mm | Eaux usées | 35 | 5-9 | 2800 | 24 | 7,5 | 3-phase / 400V / 50Hz |

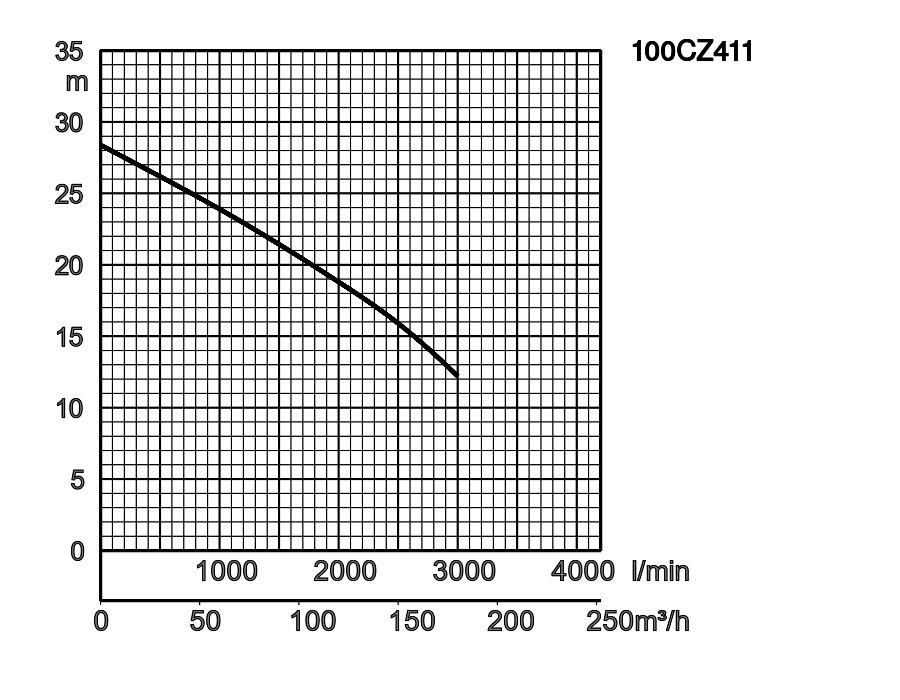

| 100CZ411 | TOS100CZ411 |
5
|
100 mm | Eaux usées | 41 | 5-9 | 3500 | 28,5 | 11 | 3-phase / 400V / 50Hz |

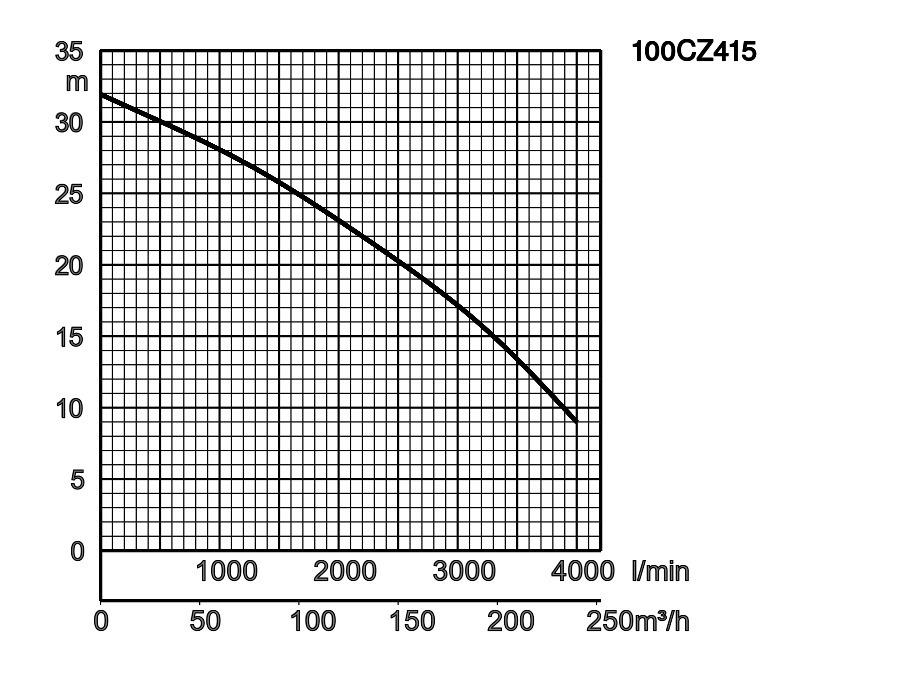

| 100CZ415 | TOS100CZ415 |
6
|
100 mm | Eaux usées | 41 | 5-9 | 4000 | 32 | 15 | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
| Type de fluide | Eaux usées |
| Granulométrie max (mm) | 30 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 1500 |
| Hauteur manométrique max. m | 13,50 |
| Puissance du moteur kW | 2,2 |
| Phase / Tension | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
| Type de fluide | Eaux usées |
| Granulométrie max (mm) | 30 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 1800 |
| Hauteur manométrique max. m | 18 |
| Puissance du moteur kW | 3,7 |
| Phase / Tension | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
| Type de fluide | Eaux usées |
| Granulométrie max (mm) | 35 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 2500 |
| Hauteur manométrique max. m | 21 |
| Puissance du moteur kW | 5,5 |
| Phase / Tension | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
| Type de fluide | Eaux usées |
| Granulométrie max (mm) | 35 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 2800 |
| Hauteur manométrique max. m | 24 |
| Puissance du moteur kW | 7,5 |
| Phase / Tension | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
| Type de fluide | Eaux usées |
| Granulométrie max (mm) | 41 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 3500 |
| Hauteur manométrique max. m | 28,5 |
| Puissance du moteur kW | 11 |
| Phase / Tension | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
| Type de fluide | Eaux usées |
| Granulométrie max (mm) | 41 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 4000 |
| Hauteur manométrique max. m | 32 |
| Puissance du moteur kW | 15 |
| Phase / Tension | 3-phase / 400V / 50Hz |
| ø diamètre de refoulement mm | 100 mm |
|---|---|
| Diamètre de connexion | Filetage intérieur, bride JIS10K |
| Type de fluide | Eaux usées |
|---|---|
| Température | 0 - 40°C |
| Granulométrie max (mm) | 30 - 41 |
| Valeur maximale du pH | 5-9 |
| Capacité max. l/min | 1500 - 4000 |
| Hauteur manométrique max. m | 13,50 - 32 |
| Turbine | Couteaux hacheurs |
|---|---|
| Roulements | Roulements à billes blindés |
| Garniture mécanique | Joint mécanique double dans bain d'huile |
| Turbine | Fonte ductile EN-GJS500 |
|---|---|
| Enveloppe | Fonte grise EN-GJL-250 |
| Plaque d'aspiration | Fonte ductile EN-GJS-500-7 |
| Corps de pompe | Fonte grise EN-GJL-200 |
| Garniture mécanique | carbure de silicium |
| Puissance du moteur kW | 2,2 - 15 |
|---|---|
| Méthode de démarrage | directement en ligne, étoile/triangle |
| Convient pour VFD | Oui |
| Convient pour démarreur progressif | Oui |
| Type, pôles | Moteur à induction, 4 pôles, IP68 |
| Isolation | Classe d'isolation F |
| Phase / Tension | 3-phase / 400V / 50Hz |
| tr/min | 1411 - 1461 |
| Protection moteur | Coupe-circuit thermique circulaire, Protecteur miniature |
| Intensité nominal | 12,1, 16h40, 23.40, 30,90, 4,80, 8,3 |
| Cadre | Fonte grise EN-GJL-200 |
|---|---|
| Arbre | Acier inoxydable EN-X30Cr13 |
| Câble | NSSHÖU 4C*2,5mm² / NSSHÖU 3C*2,5mm² / 2PNCT 2C*1,25mm², NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm² |
| Longueur du câble | 10 m |
| Poids à sec en kg | 81 - 247 |
|---|---|
| Résistance à la pression | max. 30 m, max. 40 m, max. 50 m |
| Model | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 100CZ42.2 | 629 | 524 | 342 | 341 | 658 | 245 | 620 |
| 100CZ43.7 | 629 | 524 | 342 | 341 | 708 | 245 | 670 |
| 100CZ45.5 | 685 | 580 | 372 | 410 | 930 | 320 | 805 |
| 100CZ47.5 | 685 | 580 | 372 | 410 | 911 | 320 | 790 |
| 100CZ411 | 722 | 617 | 380 | 438 | 1000 | 350 | 875 |
| 100CZ415 | 722 | 617 | 380 | 438 | 1070 | 350 | 945 |
La série CZ est une pompe à turbine hélicoïdale en forme d'hélice, à bords tranchants couplée à une plaque d'aspiration en forme de cœur équipé d'une lame pour éviter le colmatage de la pompe par les matières fibreuses. De plus, le guide rotatif allongé de la turbine empêche la rétention de déchets solides au centre de la turbine, assurant ainsi un pompage fluide.
| Contrôle de l'ampérage | 12,0A - 16,0A |
|---|---|
| Presse-étoupe | M25 |
| IP | 44 |
| Contrôle de l'ampérage | 12,0A - 16,0A |
|---|---|
| Presse-étoupe | M32 |
| IP | 44 |
