TM

TM | 230V / 50Hz
Demander une offre

Le titane est utilisé dans toutes les pièces métalliques en contact avec le fluide des pompes TM. Sa surface est recouverte d'une couche d'oxyde beaucoup plus résistante que celle de l'acier inoxydable, ce qui empêche la corrosion des pompes dans l'eau de mer, dont la concentration en ions chlore est très élevée.

Données techniques
  • ø diamètre de refoulement mm: 50 mm
  • Type de fluide: Eaux usées
  • Granulométrie max (mm): 10
  • Valeur maximale du pH: 3-10
  • Capacité max. l/min: 290 - 350
  • Hauteur manométrique max. m: 12 - 15
  • Puissance du moteur kW: 0,4 - 0,75
  • Phase / Tension: 1-phase / 230V / 50Hz,3-phase / 400V / 50Hz
Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
50TM2.4S 1 50 mm Eaux usées 10 3-10 290 12 0,4 1-phase / 230V / 50Hz
50TMA2.4S   50 mm Eaux usées 10 3-10 290 12 0,4 1-phase / 230V / 50Hz
50TM2.75 2 50 mm Eaux usées 10 3-10 350 15 0,75 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 10
Valeur maximale du pH 3-10
Capacité max. l/min 290
Hauteur manométrique max. m 12
Puissance du moteur kW 0,4
Phase / Tension 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 10
Valeur maximale du pH 3-10
Capacité max. l/min 290
Hauteur manométrique max. m 12
Puissance du moteur kW 0,4
Phase / Tension 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 10
Valeur maximale du pH 3-10
Capacité max. l/min 350
Hauteur manométrique max. m 15
Puissance du moteur kW 0,75
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 50 mm
Diamètre de connexion Filetage intérieur, bride
Pompage de fluide
Type de fluide Eaux usées
Température 0 - 40°C
Granulométrie max (mm) 10
Valeur maximale du pH 3-10
Capacité max. l/min 290 - 350
Hauteur manométrique max. m 12 - 15
Pompe
Composants
Turbine Turbine Vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Plastique renforcé de fibres de verre
Enveloppe Plastique renforcé de fibres de verre
Corps de pompe Titane
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,4 - 0,75
Méthode de démarrage Condenseur, directement en ligne
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation E
Phase / Tension 1-phase / 230V / 50Hz, 3-phase / 400V / 50Hz
tr/min 2792 - 2812
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 1,90 - 3.10
MATÉRIEL
Arbre Titane
Câble H07RN8-F 3C*1,0 mm², NSSHÖU 4C*1,5mm²
Longueur du câble 10 m
Autres
Poids à sec en kg 6,70 - 7.20
Résistance à la pression max. 20 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • 50TMA2.4S
W1 : niveau d'eau courante le plus bas
  • 50TM2.4S
  • 50TM2.75
ModelAA1A2BB1DD1D2FL1FL2HW1
50TM2.4S23611581102901628676--360110
50TMA2.4S23611581102-1737697115607374-
50TM2.7523611581102901628676--374110

La série TM est une pompe portable submersible en titane conçue pour la manipulation d'eau de mer. Fabriquée en titane et en résine, elle bénéficie d'une excellente résistance à la corrosion par l'eau de mer, ce qui la rend adaptée à diverses applications en milieu marin. Son huile de lubrification à base de paraffine liquide la rend idéale pour l'aquaculture en eau salée.

Refoulement de la pompe 032-165-29
Raccord de tuyau de 2 pouces
Sortie de 2" avec raccord adapté pour raccord de tuyau
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 56103000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 3,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 3A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant

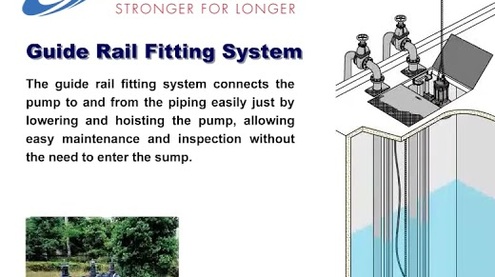

Système de fixation de rail de guidage XITOK4P
TOK4-P (Pour Vancs, TM/T, PU/A)
Les raccords de rail de guidage de type TOK sont des accessoires de montage de rail de guidage plus petits renforcés en fibre de verre, spécialement conçus pour les petites pompes Tsurumi.
Refoulement de la pompe 032-165-29
Raccord de tuyau de 2 pouces
Sortie de 2" avec raccord adapté pour raccord de tuyau

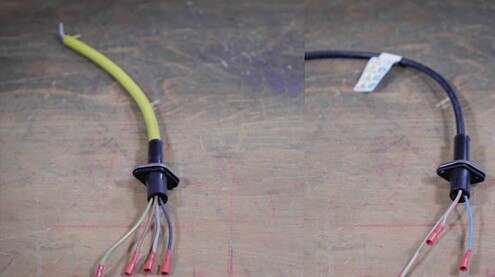

kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Refoulement de la pompe 032-165-29
Raccord de tuyau de 2 pouces
Sortie de 2" avec raccord adapté pour raccord de tuyau
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547150253tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547250253tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571501600tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,4A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572501600tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,4A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587150253
CEE MS PW Stecker 16/5 6h 1,6-2,5A DFK IP67
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250253
CEE MS PW Stecker 32/5 6h 1,6-2,5A DFK IP67
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Système de fixation de rail de guidage XITOK4P
TOK4-P (Pour Vancs, TM/T, PU/A)
Les raccords de rail de guidage de type TOK sont des accessoires de montage de rail de guidage plus petits renforcés en fibre de verre, spécialement conçus pour les petites pompes Tsurumi.
kit de réparation de câbles 061-TEG-06
Kit de réparation de câble pour le jeu de câbles Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5 mm2 et le câble M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
