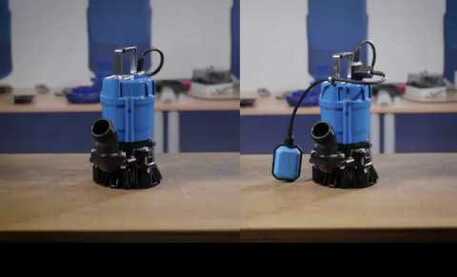

UT

UT | 230V / 50Hz
Demander une offre

La pompe UT est dotée d'une structure à vortex (écoulement tourbillonnaire) et d'un large intérieur de boîtier de pompe, empêchant le colmatage par les déchets et les matières solides.

Données techniques
  • ø diamètre de refoulement mm: 40 mm,50 mm
  • Type de fluide: Eaux usées
  • Granulométrie max (mm): 35
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 230 - 440
  • Hauteur manométrique max. m: 6,50 - 12,50
  • Puissance du moteur kW: 0,25 - 0,75
  • Phase / Tension: 1-phase / 230V / 50Hz,3-phase / 400V / 50Hz

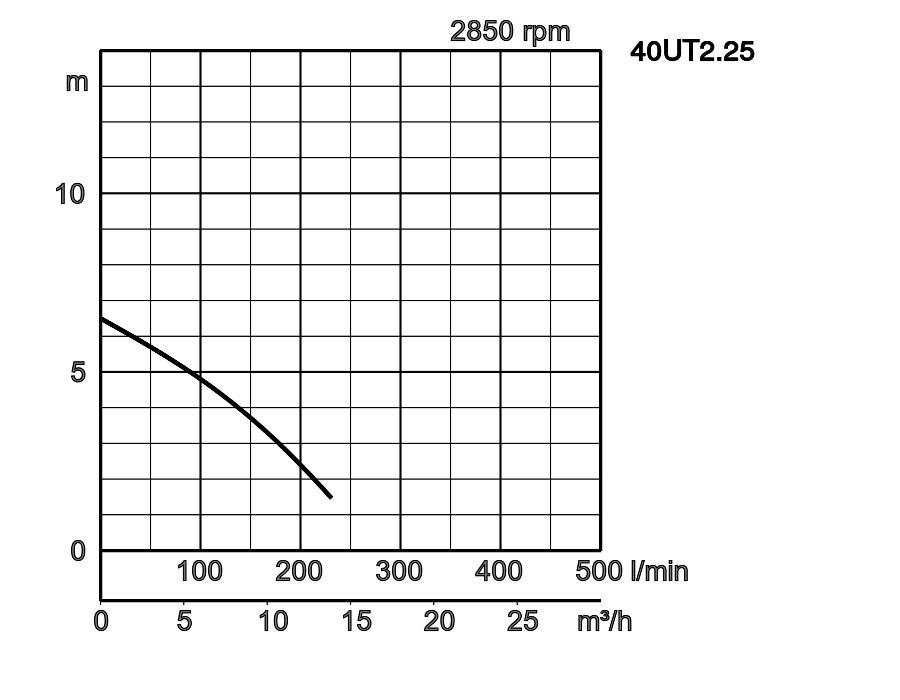

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
free standing with guide rail fitting
40UT2.25 optional
1
40 mm Eaux usées 35 5-9 230 6,50 0,25 3-phase / 400V / 50Hz
40UT2.25S optional   40 mm Eaux usées 35 5-9 230 6,50 0,25 1-phase / 230V / 50Hz
50UT2.4 optional
2
50 mm Eaux usées 35 5-9 300 9 0,4 3-phase / 400V / 50Hz
50UT2.4S optional 3 50 mm Eaux usées 35 5-9 270 9 0,4 1-phase / 230V / 50Hz
50UT2.75 optional
4
50 mm Eaux usées 35 5-9 440 12,50 0,75 3-phase / 400V / 50Hz
50UT2.75S optional   50 mm Eaux usées 35 5-9 440 12,50 0,75 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 40 mm
Type de fluide Eaux usées
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 230
Hauteur manométrique max. m 6,50
Puissance du moteur kW 0,25
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 40 mm
Type de fluide Eaux usées
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 230
Hauteur manométrique max. m 6,50
Puissance du moteur kW 0,25
Phase / Tension 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 300
Hauteur manométrique max. m 9
Puissance du moteur kW 0,4
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 270
Hauteur manométrique max. m 9
Puissance du moteur kW 0,4
Phase / Tension 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 440
Hauteur manométrique max. m 12,50
Puissance du moteur kW 0,75
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 440
Hauteur manométrique max. m 12,50
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 50Hz
GENERAL
ø diamètre de refoulement mm 40 mm, 50 mm
Diamètre de connexion Filetage intérieur, bride JIS10K
Pompage de fluide
Type de fluide Eaux usées
Température 0 - 40°C
Granulométrie max (mm) 35
Valeur maximale du pH 5-9
Capacité max. l/min 230 - 440
Hauteur manométrique max. m 6,50 - 12,50
Pompe
Composants
Turbine Turbine Vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Plastique renforcé de fibres de verre
Enveloppe Fonte grise EN-GJL-200
Corps de pompe Fonte grise EN-GJL-200
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,4 - 0,75
Méthode de démarrage Condenseur, directement en ligne
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation E
Phase / Tension 1-phase / 230V / 50Hz, 3-phase / 400V / 50Hz
tr/min 2705 - 2898
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 0,90 - 5
MATÉRIEL
Cadre Fonte grise EN-GJL-200
Arbre Acier inoxydable EN-X6Cr13
Câble H07RN8-F 3C*1,0 mm², NSSHÖU 4C*1,5mm²
Longueur du câble 10 m
Autres
Poids à sec en kg 13,50 - 17
Résistance à la pression max. 20 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • 40UT2.25
  • 40UT2.25S
  • 50UT2.4
  • 50UT2.4S
  • 50UT2.75
  • 50UT2.75S
W1 : niveau d'eau courante le plus bas
  • 40UTZ2.25S
  • 50UTZ2.4S
  • 50UTZ2.75S
ModelAA4BDHW1W2
40UT2.25239205101161350110300
40UT2.25S239205101161350110300
50UT2.4242205101161350110300
50UT2.4S242205101161350110300
50UT2.75242205101161406110350
50UT2.75S242205101161406110350

La série UT est une pompe vortex submersible économique conçue pour le traitement des eaux usées brutes provenant des zones domestiques et commerciales.


La rotation de la roue crée un flux vortex dans le corps de pompe, permettant ainsi d'évacuer les matières solides et fibreuses avec un contact minimal avec la roue. Ce mécanisme, qui évite le passage de ces corps étrangers à travers les aubes de la roue, garantit un pompage pratiquement sans risque de colmatage.
