GSZ

GSZ | 400V / 50Hz
Demander une offre

Pompes de drainage triphasées conçues pour le pompage de grands volumes d'eau. La forme spiralée du corps de pompe, le canal d'air et d'eau autour du moteur ainsi que la soupape de purge d'air garantissent un fonctionnement régulier et un pompage sans colmatage.

Données techniques
  • ø diamètre de refoulement mm: 150 - 250
  • Type de fluide: Drainage,Sable/boue
  • Granulométrie max (mm): 10 - 50
  • % max. de matière sèche: 15
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 3620 - 18000
  • Hauteur manométrique max. m: 21,50 - 59.3
  • Puissance du moteur kW: 22,0 - 150
  • Phase / Tension: 3-phase / 400V / 50Hz

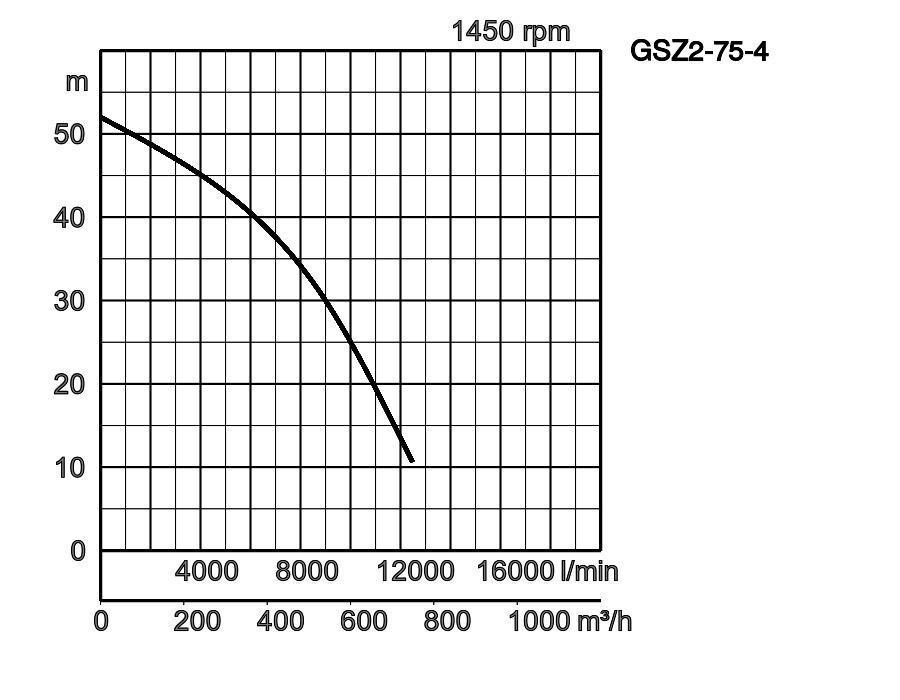

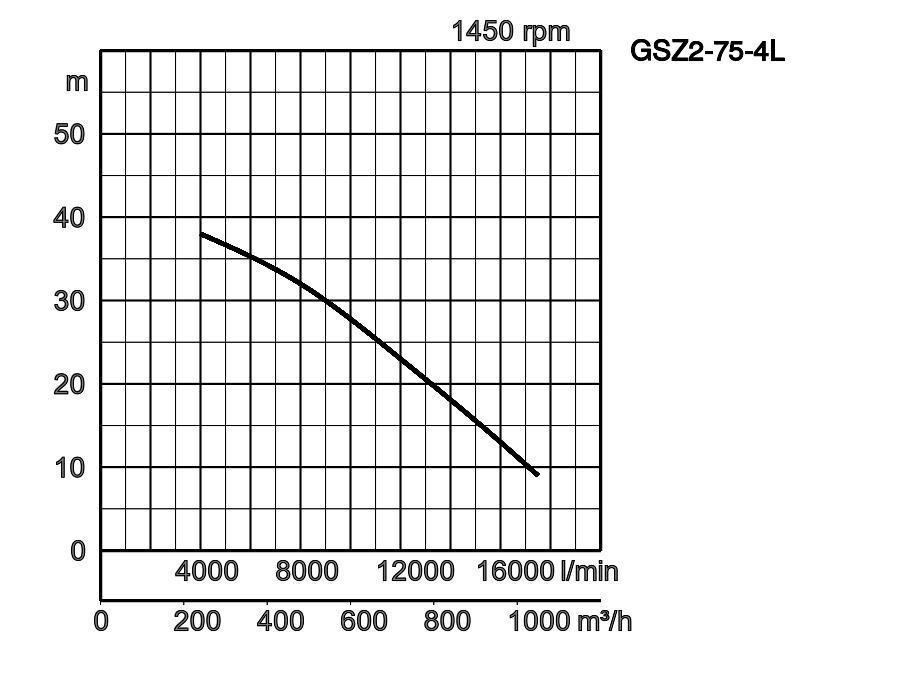

Courbe de performance
1 O
2 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
GSZ637 1 150 Drainage 10 15 5-9 3620 59.3 37,0 3-phase / 400V / 50Hz
GSZ837 2 200 Drainage 25 15 5-9 8580 42 37,0 3-phase / 400V / 50Hz
GSZ845 3 200 Drainage 25 15 5-9 9240 41.3 45,0 3-phase / 400V / 50Hz
GSZ2-55-4 4 250 Drainage 25 15 5-9 10700 47 55,0 3-phase / 400V / 50Hz
GSZ2-75-4
5
250 Drainage 25 15 5-9 12500 52 75,0 3-phase / 400V / 50Hz
GSZ2-75-4L
6
250 Drainage 25 15 5-9 17500 38 75,0 3-phase / 400V / 50Hz
GSZ10150 7 250 Drainage 25 15 5-9 18000 54,5 150 3-phase / 400V / 50Hz
GSZ5-22-6 (GSZL822) 8 200 Sable/boue 50 15 5-9 9000 21,50 22,0 3-phase / 400V / 50Hz
GSZL837 9 200 Sable/boue 50 15 5-9 10500 27.5 37,0 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Drainage
Granulométrie max (mm) 10
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 3620
Hauteur manométrique max. m 59.3
Puissance du moteur kW 37,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Drainage
Granulométrie max (mm) 25
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 8580
Hauteur manométrique max. m 42
Puissance du moteur kW 37,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Drainage
Granulométrie max (mm) 25
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 9240
Hauteur manométrique max. m 41.3
Puissance du moteur kW 45,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 250
Type de fluide Drainage
Granulométrie max (mm) 25
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 10700
Hauteur manométrique max. m 47
Puissance du moteur kW 55,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 250
Type de fluide Drainage
Granulométrie max (mm) 25
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 12500
Hauteur manométrique max. m 52
Puissance du moteur kW 75,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 250
Type de fluide Drainage
Granulométrie max (mm) 25
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 17500
Hauteur manométrique max. m 38
Puissance du moteur kW 75,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 250
Type de fluide Drainage
Granulométrie max (mm) 25
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 18000
Hauteur manométrique max. m 54,5
Puissance du moteur kW 150
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Sable/boue
Granulométrie max (mm) 50
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 9000
Hauteur manométrique max. m 21,50
Puissance du moteur kW 22,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Sable/boue
Granulométrie max (mm) 50
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 10500
Hauteur manométrique max. m 27.5
Puissance du moteur kW 37,0
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 150 - 250
Diamètre de connexion Bride JIS 10K
Pompage de fluide
Type de fluide Drainage, Sable/boue
Température 0 - 40°C
Granulométrie max (mm) 10 - 50
% max. de matière sèche 15
Valeur maximale du pH 5-9
Capacité max. l/min 3620 - 18000
Hauteur manométrique max. m 21,50 - 59.3
Pompe
Composants
Turbine Roue à aubes fermée, Roue semi-ouverte
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte au chrome, Pièces moulées en acier inoxydable DIN X5CrNi18-10
Enveloppe Fonte grise EN-GJL-200
Plaque d'aspiration Fonte grise EN-GJL-200, Fonte au chrome
Corps de pompe Acier structuré
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 22,0 - 150
Méthode de démarrage directement en ligne, étoile/triangle
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 4 pôles, IP68, Moteur à induction, 6 pôles, IP68
Isolation Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 970 - 1491
Protection moteur Protecteur miniature
Intensité nominal 47 - 285
MATÉRIEL
Cadre Fonte grise EN-GJL-200
Arbre Acier inoxydable EN-X30Cr13
Câble NSSHÖU (4C*70mm²);NSSHÖU (4C*70mm²);2PNCT (3C*1.25mm²), NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 4C*10mm²/2C*1,5mm²; NSSHÖU (4C*10mm²), NSSHÖU 4C*10mm² + 2*1,5ST
Longueur du câble 20 m
Autres
Poids à sec en kg 575 - 2650
Résistance à la pression max. 40 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • GSZ637
  • GSZ837
  • GSZ845
  • GSZ2-55-4
  • GSZ2-75-4
  • GSZ2-75-4L
  • GSZ10150
  • GSZ5-22-6 (GSZL822)
  • GSZL837
ModelAA1B1DHW1d
GSZ6379007605207001552440150
GSZ8379157505506601582480200
GSZ8459157506006601620460200
GSZ2-55-410508506557081927510250
GSZ2-75-410508506557081927510250
GSZ2-75-4L10508507007391972730250
GSZ10150121810187648602455780250
GSZ5-22-6 (GSZL822)9658004747201360350200
GSZL83710478824308041420370200

La série GSZ est une gamme de pompes de drainage submersibles triphasées en fonte, conçues pour les applications à haute pression et à haut débit. Entraînées par un moteur 4 pôles, elles bénéficient d'une conception à refoulement latéral et à corps spiralé facilitant le passage des matières solides aspirées.

Le moteur est refroidi par une chemise d'eau assurant un refroidissement efficace, y compris en fonctionnement à l'air libre. Des orifices de décharge de pression d'étanchéité sont intégrés afin d'empêcher la pression de pompage de s'exercer sur le joint d'arbre, renforçant ainsi la fiabilité et la longévité de la pompe.

Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Adaptateurs de bride 048-TEG-10
Adaptateur à bride JIS/DIN
Caractéristiques
Nombre de trous de boulons 12
Adaptateur de bride pour 10" JIS 10K - 10" DIN PN10
