HS

HS | 230V / 50Hz
Demander une offre

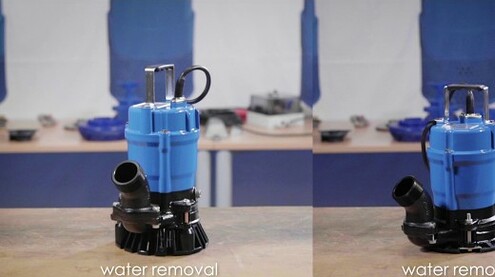

Pompes de drainage monophasées légères et robustes. Grâce à leur petit agitateur, elles offrent une excellente résistance à l'usure et au colmatage, même dans les eaux fortement chargées en particules solides. Leur moteur haute performance autorise un fonctionnement prolongé, y compris en immersion partielle.

Données techniques
  • ø diamètre de refoulement mm: - - 80
  • Type de fluide: Drainage
  • Granulométrie max (mm): 7
  • % max. de matière sèche: 10
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 200 - 580
  • Hauteur manométrique max. m: 10,80 - 18
  • Puissance du moteur kW: 0,4 - 0,75
  • Phase / Tension: 1-phase / 230V / 110V / 50Hz
Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
HS2.4S 1 - Drainage 7 10 5-9 200 12 0,4 1-phase / 230V / 110V / 50Hz
HS2.75S 2 - Drainage 7 10 5-9 230 18 0,75 1-phase / 230V / 110V / 50Hz
HS3.75S 3 80 Drainage 7 10 5-9 300 18 0,75 1-phase / 230V / 110V / 50Hz
HS3.75SL 4 80 Drainage 7 10 5-9 580 10,80 0,75 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 7
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 200
Hauteur manométrique max. m 12
Puissance du moteur kW 0,4
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 7
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 230
Hauteur manométrique max. m 18
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 7
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 300
Hauteur manométrique max. m 18
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 7
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 580
Hauteur manométrique max. m 10,80
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
GENERAL
ø diamètre de refoulement mm - - 80
Diamètre de connexion Bride filetée / raccord de tuyau
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 7
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 200 - 580
Hauteur manométrique max. m 10,80 - 18
Pompe
Composants
Turbine Roue semi-vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine caoutchouc uréthane
Enveloppe Fonte grise EN-GJL-200
Corps de pompe Fonte d'aluminium
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,75 - 0,4
Méthode de démarrage Condenseur
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation E
Phase / Tension 1-phase / 230V / 110V / 50Hz
tr/min 2723 - 2830
Protection moteur Coupe-circuit thermique circulaire, Protecteur miniature
Intensité nominal 2,60 - 4,80
MATÉRIEL
Cadre moulage en alliage d'aluminium
Arbre Acier inoxydable EN-X6Cr13
Câble H07RN8-F 3C*1,0 mm²
Longueur du câble 10 m
Autres
Poids à sec en kg 11h30, 19, 19,60, 21,6
Résistance à la pression max. 20 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • HS2.4S
  • HS2.75S
  • HS3.75S
W1 : niveau d'eau courante le plus bas
  • HS3.75SL
ModelAA1BB1DHW1d
HS2.4S240207158841853589050
HS2.75S2852332171091844249050
HS3.75S2852332171091844249080
HS3.75SL31723321714118445412080

La série HS regroupe des pompes de drainage portables monophasées et submersibles. Bien qu'alimentées en monophasé, elles offrent une durabilité comparable à celle des modèles triphasés grâce à l'utilisation de matériaux hautement résistants à l'abrasion pour les pièces d'usure. Leur refoulement latéral associé à une conception en spirale facilite le passage des matières solides, tandis que l'agitateur monté sur l'arbre empêche la formation de bulles d'air, un phénomène fréquent sur les pompes vortex ou semi-vortex.

Un modèle automatique équipé d'un flotteur est également disponible.

Kit de conversion résiduelle 049-TEG-01
Kit de conversion résiduelle
Conversion en pompe à vidange (5 mm)
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Interrupteur à flotteur 106-TEG-10
Flotteur court pour pompes monophasées
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 56103000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 3,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 3A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Interrupteur à flotteur 106-TEG-10
Flotteur court pour pompes monophasées
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 56105000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 5,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 5A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Interrupteur à flotteur 106-TEG-10
Flotteur court pour pompes monophasées
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 56105000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 5,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 5A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Interrupteur à flotteur 106-TEG-10
Flotteur court pour pompes monophasées
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 56105000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 5,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 5A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
