KTVE

KTVE | 400V / 50Hz
Demander une offre

La série KTVE regroupe des pompes de drainage portables triphasées et légères. Elles sont équipées d'une sonde de détection intégrée à la base, permettant un démarrage et un arrêt automatiques pour éviter tout fonctionnement à sec.

Données techniques
  • ø diamètre de refoulement mm: - - 80
  • Type de fluide: Drainage
  • Granulométrie max (mm): 8,50
  • % max. de matière sèche: 10
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 320 - 980
  • Hauteur manométrique max. m: 15 - 35
  • Puissance du moteur kW: 0,75 - 5,5
  • Phase / Tension: 3-phase / 400V / 50Hz

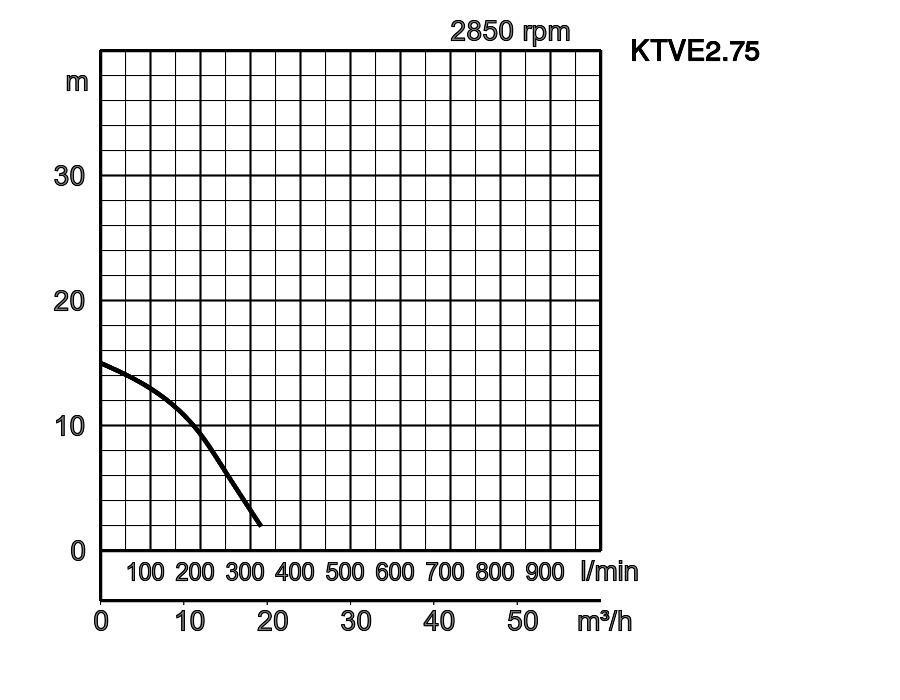

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
KTVE2.75
1
- Drainage 8,50 10 5-9 320 15 0,75 3-phase / 400V / 50Hz
KTVE21.5
2
- Drainage 8,50 10 5-9 420 20 1,5 3-phase / 400V / 50Hz
KTVE22.2
3
- Drainage 8,50 10 5-9 525 24 2,2 3-phase / 400V / 50Hz
KTVE33.7
4
80 Drainage 8,50 10 5-9 830 26,50 3,7 3-phase / 400V / 50Hz
KTVE35.5
5
80 Drainage 8,50 10 5-9 980 35 5,5 3-phase / 400V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 320
Hauteur manométrique max. m 15
Puissance du moteur kW 0,75
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 420
Hauteur manométrique max. m 20
Puissance du moteur kW 1,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 525
Hauteur manométrique max. m 24
Puissance du moteur kW 2,2
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 830
Hauteur manométrique max. m 26,50
Puissance du moteur kW 3,7
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 980
Hauteur manométrique max. m 35
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm - - 80
Diamètre de connexion Bride filetée / raccord de tuyau
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 320 - 980
Hauteur manométrique max. m 15 - 35
Pompe
Composants
Turbine Roue semi-vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine caoutchouc uréthane, Fonte ductile EN-GJS-700-2
Enveloppe caoutchouc synthétique
Corps de pompe Fonte d'aluminium
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,75 - 5,5
Méthode de démarrage directement en ligne
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation E
Phase / Tension 3-phase / 400V / 50Hz
tr/min 2783 - 2875
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 11, 2.20, 3.30, 4.30, 7h40
MATÉRIEL
Cadre moulage en alliage d'aluminium
Arbre Acier inoxydable EN-X30Cr13, Acier inoxydable EN-X6Cr13
Câble NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm²
Longueur du câble 20 m
Autres
Poids à sec en kg 13,3 - 52
Résistance à la pression max. 20 m, max. 50 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • KTVE21.5
  • KTVE22.2
  • KTVE33.7
W1 : niveau d'eau courante le plus bas
  • KTVE2.75
W1 : niveau d'eau courante le plus bas
  • KTVE35.5
ModelAA1BB1DHW1
KTVE2.75200155401329200417234
KTVE21.5240187482400240486265
KTVE22.2240187482400240486265
KTVE33.7285211585462285585327
KTVE35.5-229620497300620357

La série KTVE est une gamme de pompes de drainage portables triphasées automatiques et submersibles. Un relais à électrodes innovant, intégré à la pompe, pilote le démarrage et l'arrêt afin d'éviter tout fonctionnement à sec, réduisant ainsi la consommation d'énergie et prolongeant la durée de vie de l'équipement.

Bien qu'alimentée en triphasé, sa conception légère facilite le transport et permet le pompage de liquides courants sur les chantiers de construction et de fondation. L'architecture à refoulement supérieur et flux latéral assure un refroidissement efficace du moteur, même en fonctionnement à l'air libre. Son format compact permet par ailleurs une installation dans des espaces restreints.

Extension d'électrode 090-126-15
Extension d'électrode pour KTVE/KTZE (1 pièce)
Extension d'électrode pour KTVE/KTZE (1 pièce)
Couvercle de protection des électrodes 090-TEG-01
Protection d'électrode KTZE/KTVE
Couvercle de protection pour électrode pour éviter d'endommager l'électrode en cas de chute de la pompe.
Capteur de fuite d'huile TSS-TEG-12
Capteur d'étanchéité d'huile TSS M12 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547150253tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547250253tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571501600tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,4A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572501600tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,4A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587150253
CEE MS PW Stecker 16/5 6h 1,6-2,5A DFK IP67
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250253
CEE MS PW Stecker 32/5 6h 1,6-2,5A DFK IP67
Caractéristiques
Contrôle de l'ampérage 1,6A - 2,5A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
kit de réparation de câbles 061-TEG-06
Kit de réparation de câble pour le jeu de câbles Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5 mm2 et le câble M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Pièces d'usure renforcées 020-TEG-01, 031-TEG-01, 058-TEG-03
Corps de pompe, plaque d'usure, plaque de fixation
Pièces renforcées pour applications lourdes
Refoulement de la pompe 032-000-25
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-342-19
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Extension d'électrode 090-126-15
Extension d'électrode pour KTVE/KTZE (1 pièce)
Extension d'électrode pour KTVE/KTZE (1 pièce)
Couvercle de protection des électrodes 090-TEG-01
Protection d'électrode KTZE/KTVE
Couvercle de protection pour électrode pour éviter d'endommager l'électrode en cas de chute de la pompe.
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547150403tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547250403tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
kit de réparation de câbles 061-TEG-06
Kit de réparation de câble pour le jeu de câbles Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5 mm2 et le câble M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Pièces d'usure renforcées 020-TEG-01, 031-TEG-01, 058-TEG-03
Corps de pompe, plaque d'usure, plaque de fixation
Pièces renforcées pour applications lourdes
Refoulement de la pompe 032-000-25
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-342-19
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Extension d'électrode 090-126-15
Extension d'électrode pour KTVE/KTZE (1 pièce)
Extension d'électrode pour KTVE/KTZE (1 pièce)
Couvercle de protection des électrodes 090-TEG-01
Protection d'électrode KTZE/KTVE
Couvercle de protection pour électrode pour éviter d'endommager l'électrode en cas de chute de la pompe.
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547150633tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547250633tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571502400tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 2,4A - 4,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5571506000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572502400tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 2,4A - 4,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572506000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587150403
CEE MS PW Stecker 16/5 6h 2,5-4,0A DFK IP67
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250403
CEE MS PW Stecker 32/5 6h 2,5-4,0A DFK IP67
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
kit de réparation de câbles 061-TEG-06
Kit de réparation de câble pour le jeu de câbles Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5 mm2 et le câble M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Pièces d'usure renforcées 020-TEG-02, 031-TEG-02, 058-TEG-02
Corps de pompe, plaque d'usure, plaque de fixation
Pièces renforcées pour applications lourdes
Refoulement de la pompe 032-127-29
Raccord de tuyau de 4 pouces
Sortie de 4" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-436-11
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Extension d'électrode 090-126-15
Extension d'électrode pour KTVE/KTZE (1 pièce)
Extension d'électrode pour KTVE/KTZE (1 pièce)
Couvercle de protection des électrodes 090-TEG-01
Protection d'électrode KTZE/KTVE
Couvercle de protection pour électrode pour éviter d'endommager l'électrode en cas de chute de la pompe.
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151003tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251003tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571510000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 6,0 A - 10,0 A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572510000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 6,0 A - 10,0 A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151003
CEE MS PW Stecker 16/5 6h 6.3-10A DFK IP67
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251003
CEE MS PW Stecker 32/5 6h 6.3-10A DFK IP67
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Pièces d'usure renforcées 020-TEG-03, 031-TEG-03, 058-TEG-02
Corps de pompe, plaque d'usure, plaque de fixation
Pièces renforcées pour applications lourdes
Refoulement de la pompe 032-127-29
Raccord de tuyau de 4 pouces
Sortie de 4" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-438-13
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Extension d'électrode 090-126-15
Extension d'électrode pour KTVE/KTZE (1 pièce)
Extension d'électrode pour KTVE/KTZE (1 pièce)
Couvercle de protection des électrodes 090-TEG-01
Protection d'électrode KTZE/KTVE
Couvercle de protection pour électrode pour éviter d'endommager l'électrode en cas de chute de la pompe.
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151603tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251603tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
