LB

LB | 230V / 50Hz
Demander une offre

Pompes de drainage monophasées compactes, légères et robustes. Elles offrent une excellente résistance à l'usure dans les eaux de chantier contenant du sable et du limon. Leur moteur haute performance permet un fonctionnement prolongé même en présence d'infiltrations.

Données techniques
  • ø diamètre de refoulement mm: -
  • Type de fluide: Drainage
  • Granulométrie max (mm): 6
  • % max. de matière sèche: 10
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 225 - 420
  • Hauteur manométrique max. m: 11 - 17,50
  • Puissance du moteur kW: 0,48 - 1,5
  • Phase / Tension: 1-phase / 230V / 110V / 50Hz

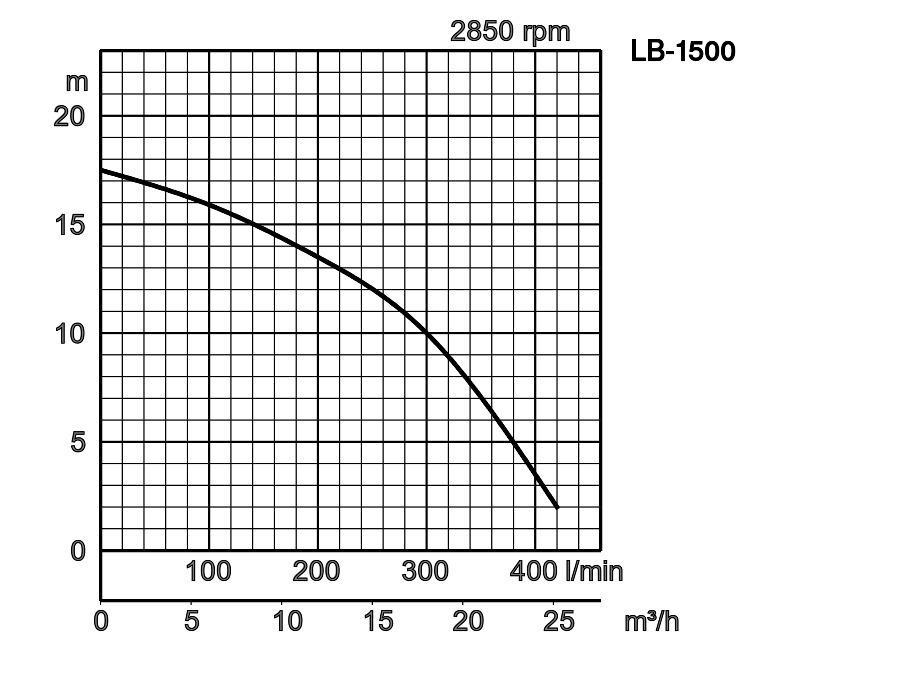

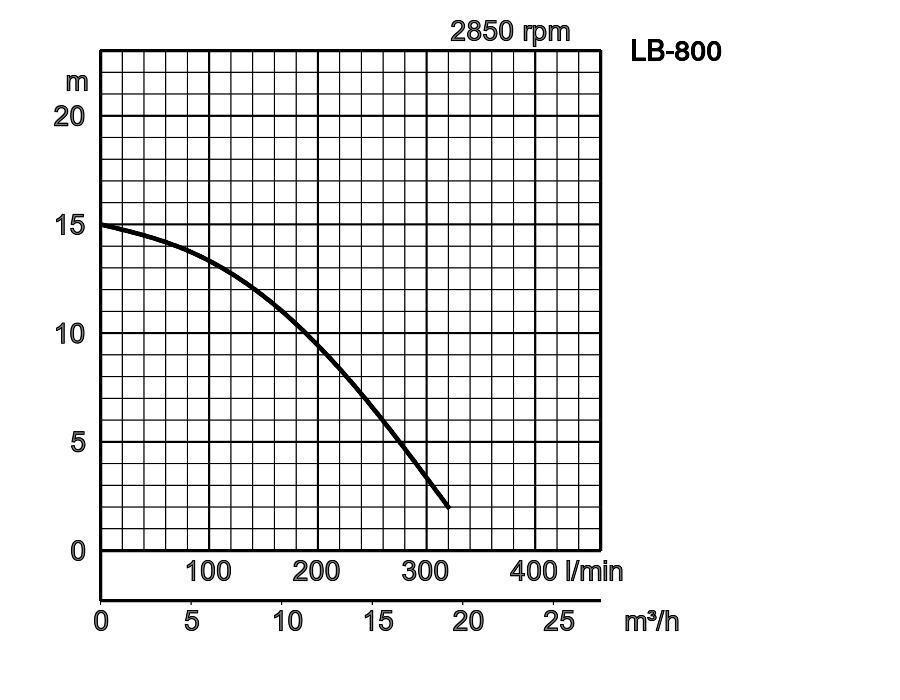

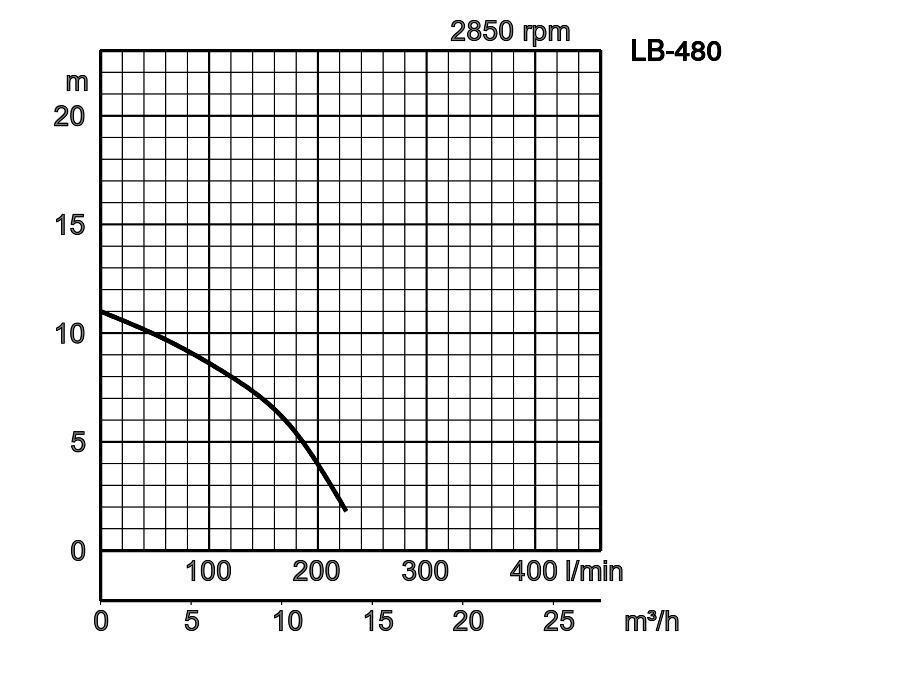

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
LB-480
1
- Drainage 6 10 5-9 225 11 0,48 1-phase / 230V / 110V / 50Hz
LB-480A   - Drainage 6 10 5-9 225 11 0,48 1-phase / 230V / 110V / 50Hz
LB-800
2
- Drainage 6 10 5-9 310 15 0,75 1-phase / 230V / 110V / 50Hz
LB-800A   - Drainage 6 10 5-9 310 15 0,75 1-phase / 230V / 110V / 50Hz
LB-1500
3
- Drainage 6 10 5-9 420 17,50 1,5 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 225
Hauteur manométrique max. m 11
Puissance du moteur kW 0,48
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 225
Hauteur manométrique max. m 11
Puissance du moteur kW 0,48
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 310
Hauteur manométrique max. m 15
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 310
Hauteur manométrique max. m 15
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 420
Hauteur manométrique max. m 17,50
Puissance du moteur kW 1,5
Phase / Tension 1-phase / 230V / 110V / 50Hz
General
ø diamètre de refoulement mm -
Diamètre de connexion Bride filetée / raccord de tuyau
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 6
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 225 - 420
Hauteur manométrique max. m 11 - 17,50
Pompe
Composants
Turbine Roue semi-vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
Matériel
Turbine caoutchouc uréthane, Fonte au chrome
Enveloppe caoutchouc éthylène-propylène
Plaque d'aspiration Plaque d'acier + caoutchouc uréthane
Corps de pompe Acier
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,75 - 1,5
Méthode de démarrage Condenseur
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation B, Classe d'isolation E
Phase / Tension 1-phase / 230V / 110V / 50Hz
tr/min 2610 - 2900
Protection moteur Coupe-circuit thermique circulaire, Protecteur miniature
Intensité nominal 15h40, 2,90, 4,50
Matériel
Cadre moulage en alliage d'aluminium
Arbre Acier inoxydable EN-X6Cr13
Câble H07RN8-F 3C*1,0 mm², H07RN8-F 3C*2,5 mm²
Longueur du câble 10 m, 20 m
Autres
Poids à sec en kg 10h40, 11, 13,70, 13.10, 33
Résistance à la pression max. 20 m, max. 50 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • LB-480
  • LB-480A
  • LB-800
  • LB-800A
  • LB-1500
ModelAA1BDD1HW1d
LB-480187161353231-2285050
LB-480A18716135323122322811550
LB-800187160408230-2835050
LB-800A18716040823022328317050
LB-1500187122600--5188050

La série LB est une pompe de drainage portable monophasée submersible. Bien qu'il s'agisse d'une unité monophasée, sa durabilité est équivalente à celle des pompes triphasées, grâce à l'utilisation de matériaux résistants à l'abrasion pour ses pièces d'usure. La conception à flux traversant et à refoulement supérieur assure un refroidissement optimal du moteur, permettant un fonctionnement continu même à bas niveau d'eau et une utilisation prolongée à sec. Chaque modèle LB est suffisamment compact pour être installé dans une canalisation de 20 cm (8 pouces). Le sens de refoulement est sélectionnable entre vertical et incliné, évitant ainsi le pliage ou la déformation du tuyau de refoulement.


*Sauf pour le modèle LB-1500.


Un modèle automatique avec flotteur ou capteur à électrode est disponible pour les modèles LB-480 et LB-800.

Refoulement de la pompe 032-000-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Interrupteur à flotteur 106-TEG-10
Flotteur court pour pompes monophasées
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 56103000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 3,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 3A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Refoulement de la pompe 032-000-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Extension d'électrode 090-125-14
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 56103000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 3,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 3A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
Refoulement de la pompe 032-000-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Interrupteur à flotteur 106-TEG-10
Flotteur court pour pompes monophasées
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 56105000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 5,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 5A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Refoulement de la pompe 032-000-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Extension d'électrode 090-125-14
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 56105000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 5,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 5A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
Refoulement de la pompe 032-000-25
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-342-19
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 56115006tu
Prise de protection moteur 230 V
Caractéristiques
Contrôle de l'ampérage 15,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I), interrupteur éclairé Presse-étoupes M16 Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant, empêchant ainsi la surchauffe et les dommages.
