LH Stainless Steel

LH Stainless Steel | 400V / 50Hz
Demander une offre

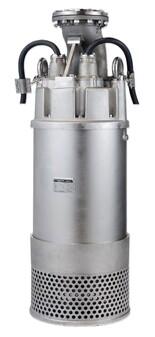

La série LH-14/LH-W-14 est une pompe submersible en acier inoxydable moulé à haute pression résistante à la corrosion basée sur la conception LH pour la manipulation de liquides agressifs et corrosifs.

Données techniques
  • ø diamètre de refoulement mm: 80 - 200
  • Type de fluide: Drainage
  • Granulométrie max (mm): 6 - 20
  • % max. de matière sèche: 3-5
  • Valeur maximale du pH: 3-10
  • Capacité max. l/min: 700 - 6500
  • Hauteur manométrique max. m: 51,80 - 177
  • Puissance du moteur kW: 11,0 - 110,0
  • Phase / Tension: 3-phase / 400V / 50Hz
Courbe de performance
1 O
2 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
LH422-14 1 100 Drainage 6 3-5 3-10 2400 66 22,0 3-phase / 400V / 50Hz
LH637-14 2 150 Drainage 6 3-5 3-10 2380 89,50 37,0 3-phase / 400V / 50Hz
LH837-14 3 200 Drainage 20 3-5 3-10 5375 51,80 37,0 3-phase / 400V / 50Hz
LH6110-14 4 150 Drainage 10 3-5 3-10 3000 177 110,0 3-phase / 400V / 50Hz
LH8110-14 5 200 Drainage 20 3-5 3-10 6500 107 110,0 3-phase / 400V / 50Hz
LH311W-14 6 80 Drainage 8,50 3-5 3-10 700 81 11,0 3-phase / 400V / 50Hz
LH322W-14 7 80 Drainage 8,50 3-5 3-10 940 102 22,0 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 2400
Hauteur manométrique max. m 66
Puissance du moteur kW 22,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 2380
Hauteur manométrique max. m 89,50
Puissance du moteur kW 37,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Drainage
Granulométrie max (mm) 20
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 5375
Hauteur manométrique max. m 51,80
Puissance du moteur kW 37,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Drainage
Granulométrie max (mm) 10
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 3000
Hauteur manométrique max. m 177
Puissance du moteur kW 110,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Drainage
Granulométrie max (mm) 20
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 6500
Hauteur manométrique max. m 107
Puissance du moteur kW 110,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 700
Hauteur manométrique max. m 81
Puissance du moteur kW 11,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 940
Hauteur manométrique max. m 102
Puissance du moteur kW 22,0
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 80 - 200
Diamètre de connexion Bride JIS 10K, Bride JIS 20K
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 6 - 20
% max. de matière sèche 3-5
Valeur maximale du pH 3-10
Capacité max. l/min 700 - 6500
Hauteur manométrique max. m 51,80 - 177
Pompe
Composants
Turbine Roue à aubes fermée
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Pièces moulées en acier inoxydable DIN G-X6CrNiMo1810
Enveloppe Pièces moulées en acier inoxydable DIN G-X6CrNiMo1810
Plaque d'aspiration Pièces moulées en acier inoxydable DIN G-X6CrNiMo1810
Corps de pompe Acier inoxydable EN-X5CrNiMo17-12-2
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 11,0 - 110,0
Méthode de démarrage directement en ligne, étoile/triangle
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 2930 - 2965
Protection moteur Protecteur miniature
Intensité nominal 26 - 200
MATÉRIEL
Arbre Acier inoxydable EN-X5CrNiMo17-12-2
Câble NSSHÖU 4C*10mm² + 2*1,5ST, NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 7C*35mm²/2C*2.5mm²
Longueur du câble 20 m
Autres
Poids à sec en kg 320 - 1400
Résistance à la pression max. 50 m

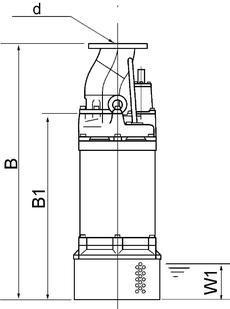

Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • LH422-14
  • LH637-14
  • LH837-14
  • LH6110-14
  • LH8110-14
  • LH311W-14
  • LH322W-14
ModelBB1DW1d
LH422-1413521051420250100
LH637-1414481027530180150
LH837-14 1488102753080200
LH6110-14 18871485592200150
LH8110-14 18871485592200200
LH311W-14 118492733020080
LH322W-14 1275101833030080

Les pièces en contact avec le fluide sont en acier inoxydable 316, ce qui lui permet de résister aux applications extrêmes dans les secteurs de la construction, des granulats et de l'exploitation minière. Sa conception cylindrique et fine permet une installation dans un tubage de puits pour l'assèchement de puits profonds. La bride centrale assure une installation stable, même fixée au tuyau de refoulement. La pompe est équipée d'orifices de décharge de pression qui empêchent la pression de pompage d'endommager le joint d'arbre.
