LH-W

LH-W | 400V / 50Hz
Demander une offre

Pompes de drainage triphasées à double turbine capables de refouler des charges très importantes. Leur construction en fonte leur confère des performances exceptionnelles même dans des conditions d'utilisation difficiles. Grâce à leur base compacte, elles peuvent être installées facilement dans des espaces restreints.

Données techniques
  • ø diamètre de refoulement mm: - - 100
  • Type de fluide: Drainage
  • Granulométrie max (mm): 6 - 8,50
  • % max. de matière sèche: 3-5
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 490 - 2000
  • Hauteur manométrique max. m: 39 - 216
  • Puissance du moteur kW: 3,0 - 110,0
  • Phase / Tension: 3-phase / 400V / 50Hz
Courbe de performance
1 O
2 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension Surveillance
LH23.0W 1 - Drainage 6 3-5 5-9 600 39 3,0 3-phase / 400V / 50Hz
LH25.5W 2 - Drainage 6 3-5 5-9 490 65 5,5 3-phase / 400V / 50Hz
LH311W 3 80 Drainage 8,50 3-5 5-9 700 81 11,0 3-phase / 400V / 50Hz
LH322W 4 80 Drainage 8,50 3-5 5-9 940 102 22,0 3-phase / 400V / 50Hz
LH430W 5 100 Drainage 8,50 3-5 5-9 1230 123 30,0 3-phase / 400V / 50Hz
LH4110W 6 100 Drainage 8 3-5 5-9 2000 216 110,0 3-phase / 400V / 50Hz Electrode-type Leakage sensor (oil chamber)
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 600
Hauteur manométrique max. m 39
Puissance du moteur kW 3,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 490
Hauteur manométrique max. m 65
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 700
Hauteur manométrique max. m 81
Puissance du moteur kW 11,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 940
Hauteur manométrique max. m 102
Puissance du moteur kW 22,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 1230
Hauteur manométrique max. m 123
Puissance du moteur kW 30,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Drainage
Granulométrie max (mm) 8
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 2000
Hauteur manométrique max. m 216
Puissance du moteur kW 110,0
Phase / Tension 3-phase / 400V / 50Hz
Surveillance Electrode-type Leakage sensor (oil chamber)
General
ø diamètre de refoulement mm - - 100
Diamètre de connexion Bride JIS 20K, Bride filetée
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 6 - 8
% max. de matière sèche 3-5
Valeur maximale du pH 5-9
Capacité max. l/min 490 - 2000
Hauteur manométrique max. m 39 - 216
Pompe
Composants
Turbine Roue à aubes fermée
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
Matériel
Turbine Fonte au chrome
Enveloppe Fonte ductile EN-GJS-450-10, Fonte grise EN-GJL-200
Corps de pompe Acier , Acier structuré, Acier au carbone
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 3,0 - 110,0
Méthode de démarrage directement en ligne, étoile/triangle
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation B, Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 2820 - 2965
Protection moteur Coupe-circuit thermique circulaire, Protecteur miniature
Intensité nominal 6,50 - 209
Matériel
Cadre Fonte grise EN-GJL-200
Arbre Acier inoxydable EN-X30Cr13
Câble NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm², NSSHÖU 4C*10mm², NSSHÖU 7C*35mm²/2C*2.5mm², NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E)
Longueur du câble 20 m
Autres
Poids à sec en kg 46 - 1270
Résistance à la pression max. 50 m

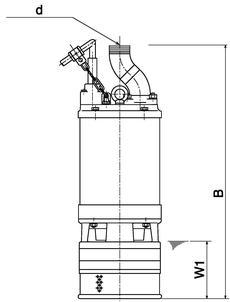

Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • LH23.0W
  • LH25.5W
  • LH311W
  • LH322W
  • LH430W
  • LH4110W
ModelBDD1W1d
LH23.0W591185-15050
LH25.5W750240-17050
LH311W1030270-20080
LH322W1234330-30080
LH430W1375330-300100
LH4110W1825616592380100

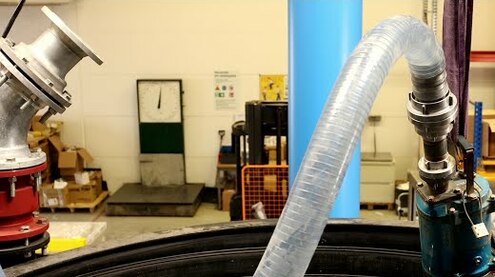

La série LH-W est une pompe de drainage triphasée en fonte à très haute pression, équipée de deux turbines. Son design compact facilite l'installation dans les espaces restreints, comme les puits profonds. La bride centrale assure une installation stable, même fixée par le tuyau de refoulement.*1 La conception à refoulement supérieur et à flux traversant optimise le refroidissement du moteur, permettant un fonctionnement continu à bas niveau d'eau et une longue durée de fonctionnement à sec. La pompe est dotée d'orifices de décharge de pression d'étanchéité qui empêchent la pression de pompage d'affecter le joint d'arbre.*2


*1 sauf LH4110W


*2 sauf LH23.0W

Refoulement de la pompe 032-000-25
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-342-19
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151003tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251003tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571510000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 6,0 A - 10,0 A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572510000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 6,0 A - 10,0 A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151003
CEE MS PW Stecker 16/5 6h 6.3-10A DFK IP67
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251003
CEE MS PW Stecker 32/5 6h 6.3-10A DFK IP67
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151603tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251603tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571512000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 9,0A - 12,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572512000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 9,0A - 12,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Adaptateur amplificateur 022-TEG-26
Adaptateur de suralimentation pour LH25.5W-50
Adaptateur de surpression conçu pour connecter deux pompes en série, permettant d'atteindre une hauteur manométrique plus élevée pour les applications exigeantes.
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547252503tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 9216210
Prise avec connexion à flotteur CEE 32A avec interrupteur rotatif
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32, 2 x M16
IP 54
Commutateur rotatif (I-0-II), protection avec réglage du courant nominal correspondant, contacteur : 12,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation, 2x presse-étoupe M16, 1x M32
Adaptateur amplificateur 022-TEG-25
Adaptateur amplificateur pour LH311W-50
Adaptateur de surpression conçu pour connecter deux pompes en série, permettant d'atteindre une hauteur manométrique plus élevée pour les applications exigeantes.
Adaptateurs de bride 048-TEG-01
Adaptateur à bride JIS/DIN
Caractéristiques
Nombre de trous de boulons 8
Adaptateur de bride pour 3" JIS 20K - 3" DIN PN16
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Adaptateurs de bride 048-TEG-02
Adaptateur à bride JIS/DIN
Caractéristiques
Nombre de trous de boulons 8
Adaptateur de bride pour 4" JIS 20K - 4" DIN PN16
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Adaptateurs de bride 048-TEG-03
Adaptateur à bride JIS/DIN
Caractéristiques
Nombre de trous de boulons 8
Adaptateur de bride pour 4" JIS 20K - 4" DIN PN25
