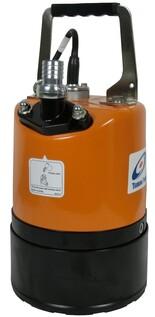

LSC | 230V / 50Hz
Demander une offre

Pompe de drainage monophasée idéale pour la protection contre les inondations. Elle aspire l'eau jusqu'à 1 mm, d'où son appellation de « pompe serpillère ». Son clapet anti-retour intégré empêche le reflux dans le tuyau et conserve l'eau d'amorçage, assurant ainsi un redémarrage rapide et un pompage efficace.

Données techniques
  • ø diamètre de refoulement mm: - - 25
  • Type de fluide: Drainage
  • Granulométrie max (mm): 6
  • % max. de matière sèche: 3
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 170 - 230
  • Hauteur manométrique max. m: 11 - 15
  • Puissance du moteur kW: 0,48 - 0,75
  • Phase / Tension: 1-phase / 230V / 110V / 50Hz

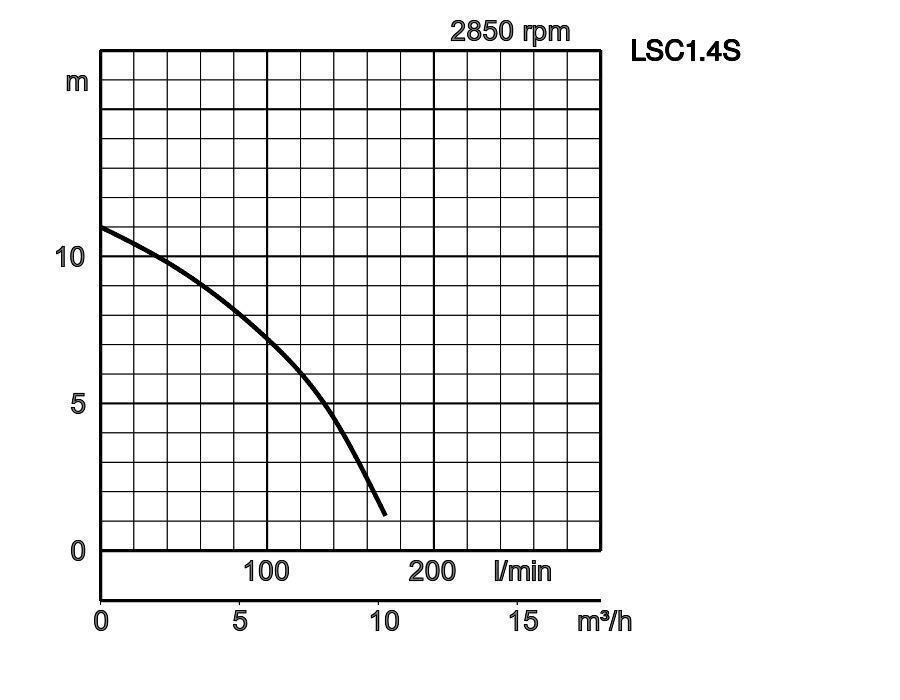

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
LSC1.4S
1
25 Drainage 6 3 5-9 170 11 0,48 1-phase / 230V / 110V / 50Hz
LSCE1.4S   25 Drainage 6 3 5-9 170 11 0,48 1-phase / 230V / 110V / 50Hz
LSC2.75S
2
- Drainage 6 3 5-9 230 15 0,75 1-phase / 230V / 110V / 50Hz
LSCE2.75S   - Drainage 6 3 5-9 230 15 0,75 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm 25
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3
Valeur maximale du pH 5-9
Capacité max. l/min 170
Hauteur manométrique max. m 11
Puissance du moteur kW 0,48
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm 25
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3
Valeur maximale du pH 5-9
Capacité max. l/min 170
Hauteur manométrique max. m 11
Puissance du moteur kW 0,48
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3
Valeur maximale du pH 5-9
Capacité max. l/min 230
Hauteur manométrique max. m 15
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 6
% max. de matière sèche 3
Valeur maximale du pH 5-9
Capacité max. l/min 230
Hauteur manométrique max. m 15
Puissance du moteur kW 0,75
Phase / Tension 1-phase / 230V / 110V / 50Hz
GENERAL
ø diamètre de refoulement mm - - 25
Diamètre de connexion Raccord de tuyau
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 6
% max. de matière sèche 3
Valeur maximale du pH 5-9
Capacité max. l/min 170 - 230
Hauteur manométrique max. m 11 - 15
Pompe
Composants
Turbine Roue semi-vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine caoutchouc uréthane
Enveloppe caoutchouc éthylène-propylène
Plaque d'aspiration Plaque d'acier + caoutchouc uréthane
Corps de pompe Acier
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,75 - 0,48
Méthode de démarrage Condenseur
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation E
Phase / Tension 1-phase / 230V / 110V / 50Hz
tr/min 2610 - 2741
Protection moteur Coupe-circuit thermique circulaire, Protecteur miniature
Intensité nominal 2,90 - 4,50
MATÉRIEL
Cadre moulage en alliage d'aluminium
Arbre Acier inoxydable EN-X6Cr13
Câble H07RN8-F 3C*1,0 mm²
Longueur du câble 10 m
Autres
Poids à sec en kg 12 - 15.20
Résistance à la pression max. 20 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • LSCE1.4S
W1 : niveau d'eau courante le plus bas
  • LSC1.4S
  • LSC2.75S
W1 : niveau d'eau courante le plus bas
  • LSCE2.75S
ModelAA1BHd
LSC1.4S19616831625825
LSCE1.4S-----
LSC2.75S19716735731350
LSCE2.75S-----

La série LSC est une pompe de drainage monophasée, submersible et portable. Sa plaque de fond spécialement conçue permet d'aspirer l'eau jusqu'à 1 mm. Elle est équipée d'un clapet anti-retour qui évite le reflux à l'arrêt, tandis que sa plaque de base revêtue de caoutchouc protège les surfaces des rayures.

Sa conception à flux traversant avec refoulement par le haut assure un refroidissement optimal du moteur, autorisant un fonctionnement continu à faible niveau d'eau et même une utilisation prolongée à sec. Le sens de refoulement peut être choisi vertical ou incliné, afin d'éviter tout pliage ou déformation du tuyau.

Un modèle automatique équipé d'un capteur à électrode est également disponible.

Refoulement de la pompe 032-000-23
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Adaptateur d'aspiration LSC 049-TEG-LS
Adaptateur d'aspiration pour LSC
Adaptateur trépied pour LSC pour installation à sec
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 56103000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 3,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 3A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Adaptateur d'aspiration LSC 049-TEG-LS
Adaptateur d'aspiration pour LSC
Adaptateur trépied pour LSC pour installation à sec
Extension d'électrode 090-125-14
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Extension d'électrode 090-TEG-14
Optional electrode extension for LSCE (LWL down to the ground level)
Optional electrode extension for LSCE (LWL down to the ground level)
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Adaptateur d'aspiration LSC 049-TEG-LS
Adaptateur d'aspiration pour LSC
Adaptateur trépied pour LSC pour installation à sec
Fiches de protection moteur 56105000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 5,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 5A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Adaptateur d'aspiration LSC 049-TEG-LS
Adaptateur d'aspiration pour LSC
Adaptateur trépied pour LSC pour installation à sec
Extension d'électrode 090-125-14
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Extension d'électrode pour LB-480A, LB-800A (2 pièces)
Extension d'électrode 090-TEG-14
Optional electrode extension for LSCE (LWL down to the ground level)
Optional electrode extension for LSCE (LWL down to the ground level)
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
