NK

NK | 230V / 50Hz
Demander une offre

Pompes de drainage monophasées robustes, capables de délivrer des débits élevés sous haute pression. Elles maintiennent d'excellentes performances même dans des conditions d'utilisation exigeantes. Leur moteur haute performance de 2,2 kW autorise un fonctionnement prolongé, y compris en immersion partielle.

Données techniques
  • ø diamètre de refoulement mm: - - 80
  • Type de fluide: Drainage
  • Granulométrie max (mm): 8,50
  • % max. de matière sèche: 10
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 525 - 800
  • Hauteur manométrique max. m: 18 - 24
  • Puissance du moteur kW: 2,2
  • Phase / Tension: 1-phase / 230V / 50Hz

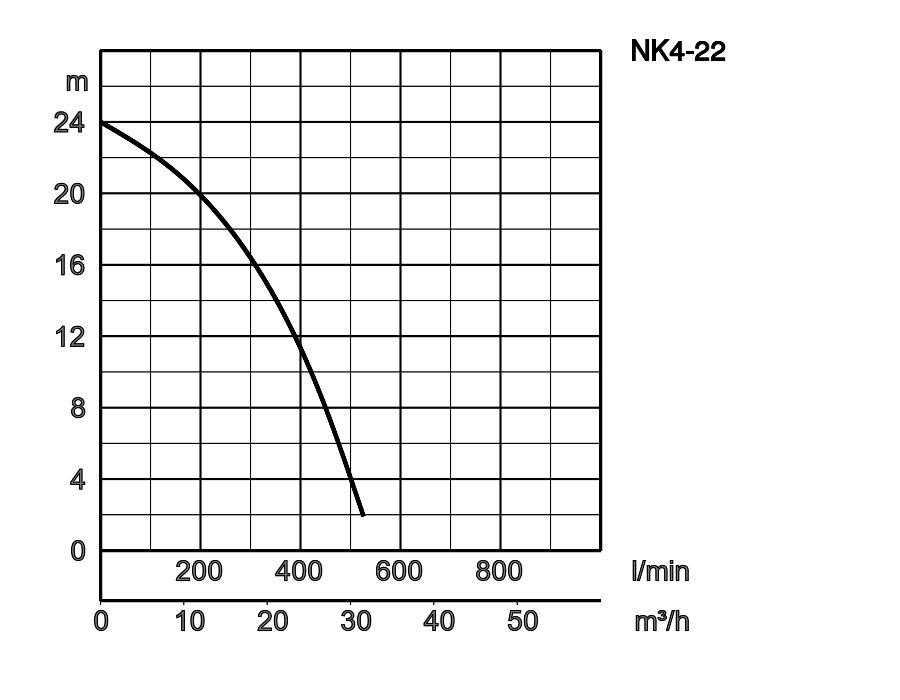

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
NK4-22
1
- Drainage 8,50 10 5-9 525 24 2,2 1-phase / 230V / 50Hz
NK3-22L
2
80 Drainage 8,50 10 5-9 800 18 2,2 1-phase / 230V / 50Hz
ø diamètre de refoulement mm -
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 525
Hauteur manométrique max. m 24
Puissance du moteur kW 2,2
Phase / Tension 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Drainage
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 800
Hauteur manométrique max. m 18
Puissance du moteur kW 2,2
Phase / Tension 1-phase / 230V / 50Hz
GENERAL
ø diamètre de refoulement mm - - 80
Diamètre de connexion Bride filetée / raccord de tuyau
Pompage de fluide
Type de fluide Drainage
Température 0 - 40°C
Granulométrie max (mm) 8,50
% max. de matière sèche 10
Valeur maximale du pH 5-9
Capacité max. l/min 525 - 800
Hauteur manométrique max. m 18 - 24
Pompe
Composants
Turbine Roue semi-vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte au chrome, Fonte ductile EN-GJS-700-2
Enveloppe Fonte grise EN-GJL-200, BR + caoutchouc naturel
Corps de pompe Fonte d'aluminium
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 2,2
Méthode de démarrage Condenseur
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation B, Classe d'isolation F
Phase / Tension 1-phase / 230V / 50Hz
tr/min 2876 - 2890
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 14,6 - 14,5
MATÉRIEL
Cadre moulage en alliage d'aluminium
Arbre Acier inoxydable EN-X30Cr13, Acier inoxydable EN-X6Cr13
Câble H07RN8-F 3C*2,5 mm²
Longueur du câble 20 m
Autres
Poids à sec en kg 29 - 40
Résistance à la pression max. 50 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • NK4-22
  • NK3-22L
ModelAA1BB1DHW1d
NK4-222401945464642436148050
NK3-22L23519160151921666912080

La série NK regroupe des pompes de drainage portables monophasées et submersibles, équipées d'un puissant moteur de 2,2 kW. Il s'agit du moteur monophasé le plus performant de la gamme Tsurumi, offrant les avantages d'une pompe triphasée tout en pouvant être alimenté en 230 V. Sa conception à refoulement supérieur et flux latéral assure un refroidissement efficace du moteur, même en fonctionnement à l'air libre. Compacte, la pompe NK s'installe facilement dans les espaces restreints.

Pièces d'usure renforcées 020-TEG-01, 031-TEG-01, 058-TEG-03
Corps de pompe, plaque d'usure, plaque de fixation
Pièces renforcées pour applications lourdes
Fiches de protection moteur 56115006tu
Prise de protection moteur 230 V
Caractéristiques
Contrôle de l'ampérage 15,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I), interrupteur éclairé Presse-étoupes M16 Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant, empêchant ainsi la surchauffe et les dommages.
Fiches de protection moteur 56115006tu
Prise de protection moteur 230 V
Caractéristiques
Contrôle de l'ampérage 15,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I), interrupteur éclairé Presse-étoupes M16 Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant, empêchant ainsi la surchauffe et les dommages.
