SQ

SQ | 230V / 50Hz
Demander une offre

Pompe portable résistante à la corrosion, conçue pour le pompage des eaux usées filtrées et de l'eau claire. Elle convient aux applications domestiques et industrielles nécessitant le transfert de liquides corrosifs.

Données techniques
  • ø diamètre de refoulement mm: 50 mm
  • Type de fluide: Eaux usées
  • Granulométrie max (mm): 6
  • Valeur maximale du pH: 4-10
  • Capacité max. l/min: 240 - 300
  • Hauteur manométrique max. m: 10,50 - 14,50
  • Puissance du moteur kW: 0,4 - 0,75
  • Phase / Tension: 1-phase / 230V / 50Hz,3-phase / 400V / 50Hz

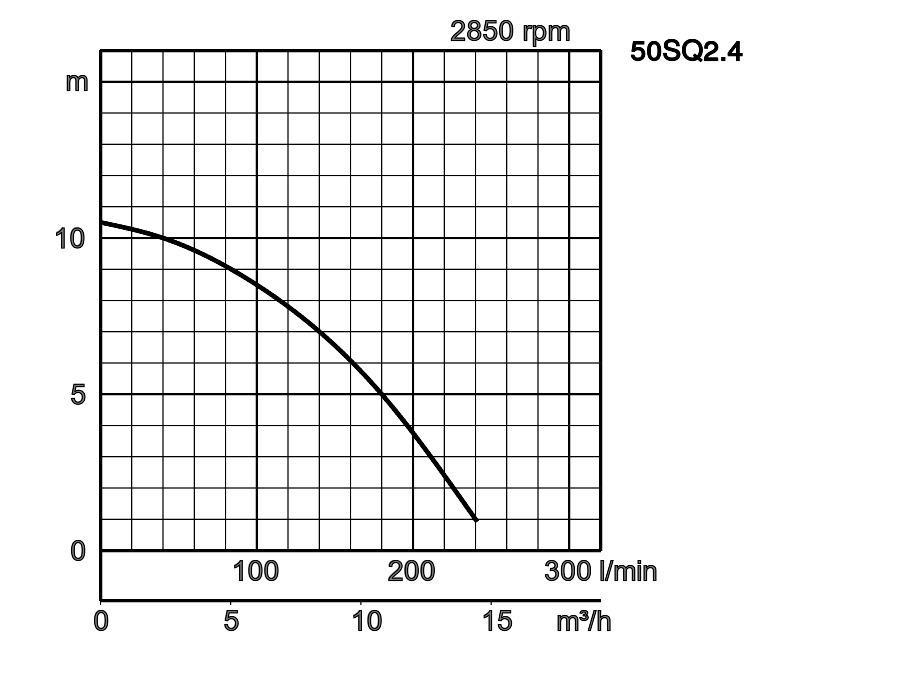

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
50SQ2-2.4
1
50 mm Eaux usées 6 4-10 240 10,50 0,4 3-phase / 400V / 50Hz
50SQ2-2.4S   50 mm Eaux usées 6 4-10 240 10,50 0,4 1-phase / 230V / 50Hz
50SQ2-2.75
2
50 mm Eaux usées 6 4-10 300 14,50 0,75 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 6
Valeur maximale du pH 4-10
Capacité max. l/min 240
Hauteur manométrique max. m 10,50
Puissance du moteur kW 0,4
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 6
Valeur maximale du pH 4-10
Capacité max. l/min 240
Hauteur manométrique max. m 10,50
Puissance du moteur kW 0,4
Phase / Tension 1-phase / 230V / 50Hz
ø diamètre de refoulement mm 50 mm
Type de fluide Eaux usées
Granulométrie max (mm) 6
Valeur maximale du pH 4-10
Capacité max. l/min 300
Hauteur manométrique max. m 14,50
Puissance du moteur kW 0,75
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 50 mm
Diamètre de connexion Raccord de tuyau
Pompage de fluide
Type de fluide Eaux usées
Température 0 - 40°C
Granulométrie max (mm) 6
Valeur maximale du pH 4-10
Capacité max. l/min 240 - 300
Hauteur manométrique max. m 10,50 - 14,50
Pompe
Composants
Turbine Turbine Vortex
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Plastique renforcé de fibres de verre
Enveloppe BR + caoutchouc naturel
Plaque d'aspiration Acier inoxydable EN-X5CrNi18-10, Pièces moulées en acier inoxydable DIN G-X6CrNi189
Corps de pompe Acier inoxydable EN-X5CrNiMo17-12-2
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 0,4 - 0,75
Méthode de démarrage Condenseur, directement en ligne
Type, pôles Moteur à induction, 2 pôles, IP68
Isolation Classe d'isolation E
Phase / Tension 1-phase / 230V / 50Hz, 3-phase / 400V / 50Hz
tr/min 2734 - 2781
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 1.20 - 3
MATÉRIEL
Cadre Acier inoxydable EN-X5CrNi18-10
Arbre Acier inoxydable EN-X5CrNi18-10
Câble H07RN8-F 3C*1,0 mm², NSSHÖU 4C*1,5mm²
Longueur du câble 10 m
Autres
Poids à sec en kg 10,5 - 12
Résistance à la pression max. 20 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • 50SQ2-2.4
  • 50SQ2-2.4S
  • 50SQ2-2.75
ModelAA1BHW1
50SQ2-2.418012536426260
50SQ2-2.4S18012536426260
50SQ2-2.7518012538428260

La série SQ est une gamme de pompes submersibles portables en acier inoxydable, conçues pour résister à la corrosion et destinées au pompage des eaux usées filtrées ou de l'eau claire. Les principaux composants en contact avec le fluide sont réalisés en acier inoxydable 304/316 et en résine, garantissant une excellente tenue à la corrosion.

La conception à refoulement supérieur et à flux continu assure un refroidissement constant du moteur par le fluide pompé et permet un fonctionnement prolongé à faible niveau d'eau. L'utilisation d'une huile de lubrification à base de paraffine liquide rend par ailleurs la série SQ adaptée aux applications des industries agroalimentaire et aquacole.

Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
kit de réparation de câbles 061-TEG-06
Kit de réparation de câble pour le jeu de câbles Cabtyre 001-TEG-31 (20 m) H07RN-F4Cx1,5 mm2 et le câble M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
Capteur de fuite d'huile TSS-TEG-08
Capteur d'étanchéité d'huile TSS M8 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 56103000tu
Prise de protection moteur 230V avec interrupteur manuel/automatique (marche/arrêt)
Caractéristiques
Contrôle de l'ampérage 3,0A
Presse-étoupe 2 x M16
IP 44
Interrupteur : OFF-ON (0-I) protection 3A 2x presse-étoupes M16, pour utilisation d'un interrupteur à flotteur externe Protection contre les surcharges : déconnecte automatiquement le moteur en cas de consommation excessive de courant
kit de réparation de câbles 061-TEG-05
Kit de réparation de câble pour jeu de câbles Cabtyre 001-012-44 (10 m) H07RN8
Kit de réparation de câbles qui vous permet de réparer vous-même un câble endommagé sur place.
