GPN

GPN | 400V / 50Hz
Demander une offre

Pompe à boues triphasée robuste, entraînée par un moteur à 4 ou 6 pôles. Équipée d'un agitateur, d'une roue et d'une plaque d'aspiration en acier au chrome pour une durabilité accrue en conditions d'utilisation difficiles. Capable de pomper des particules solides de grande taille à des volumes importants.

Données techniques
  • ø diamètre de refoulement mm: 80 - 150
  • Type de fluide: Sable/boue
  • Granulométrie max (mm): 30 - 46
  • % max. de matière sèche: 25
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 1900 - 9000
  • Hauteur manométrique max. m: 16h30,19h30,21,50,24,30,35
  • Puissance du moteur kW: 5,5 - 37,0
  • Phase / Tension: 3-phase / 400V / 50Hz

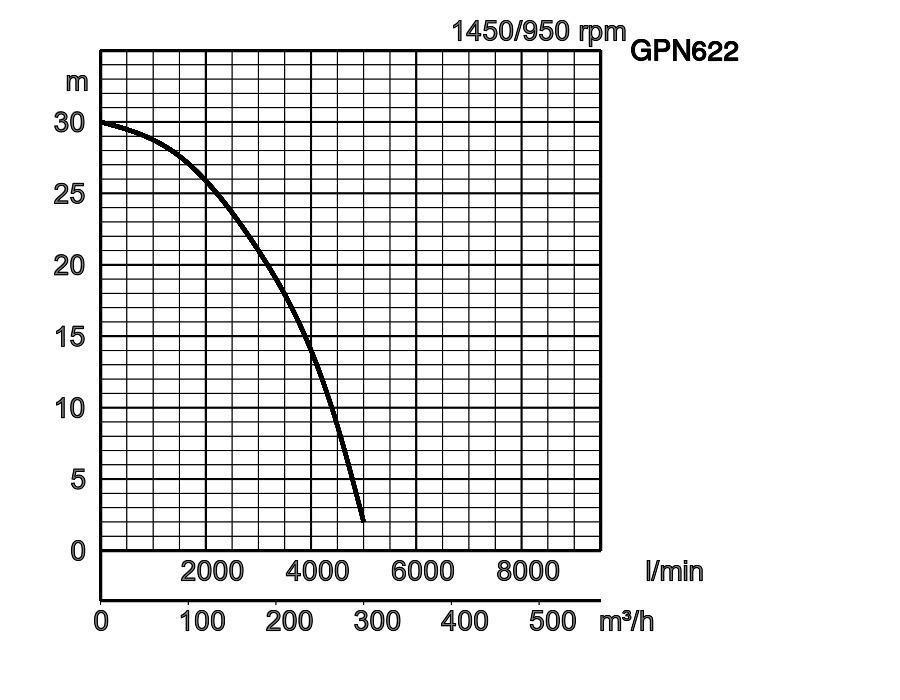

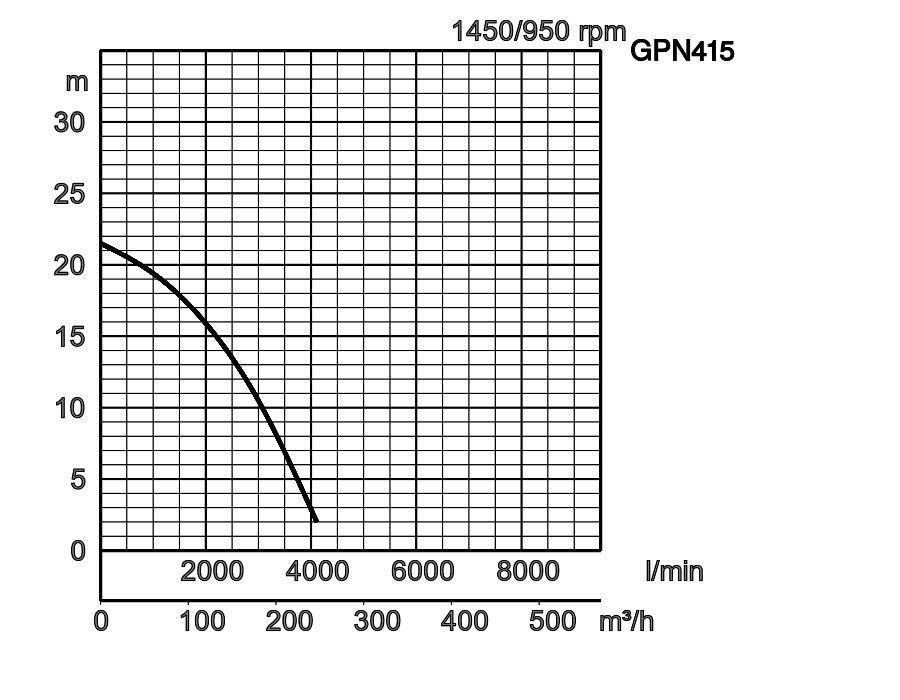

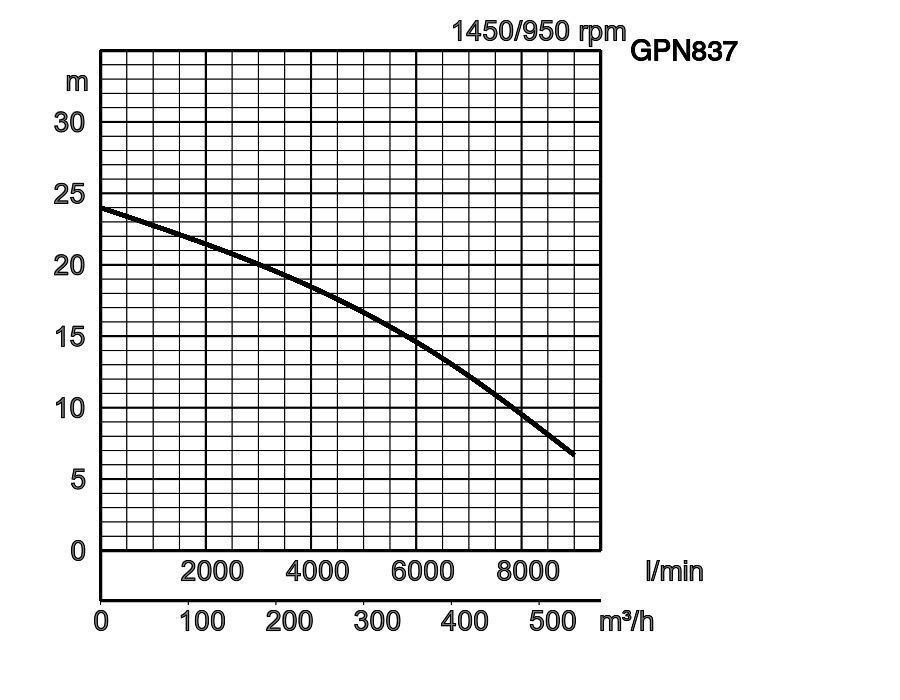

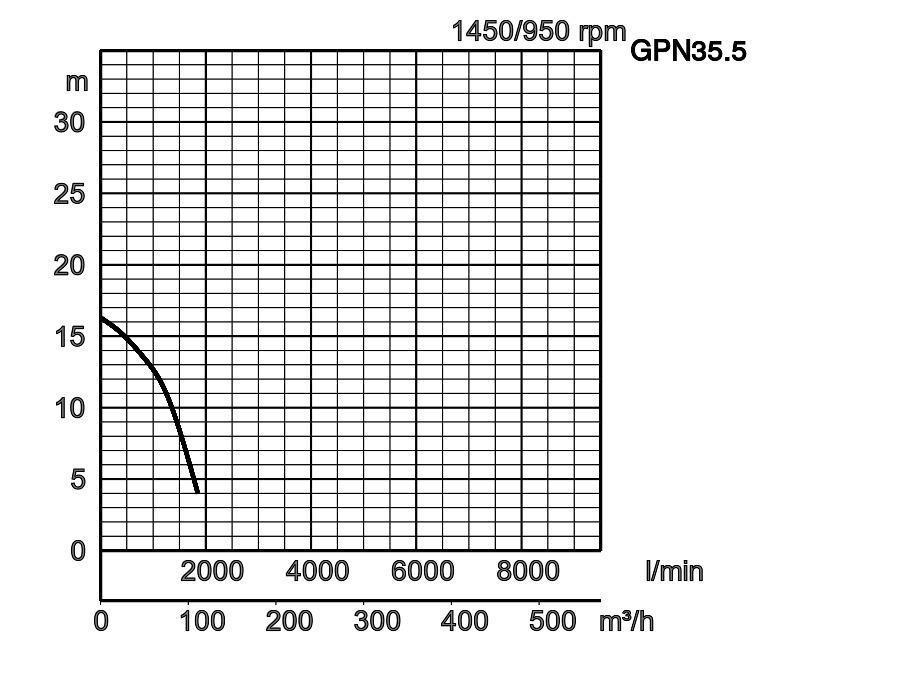

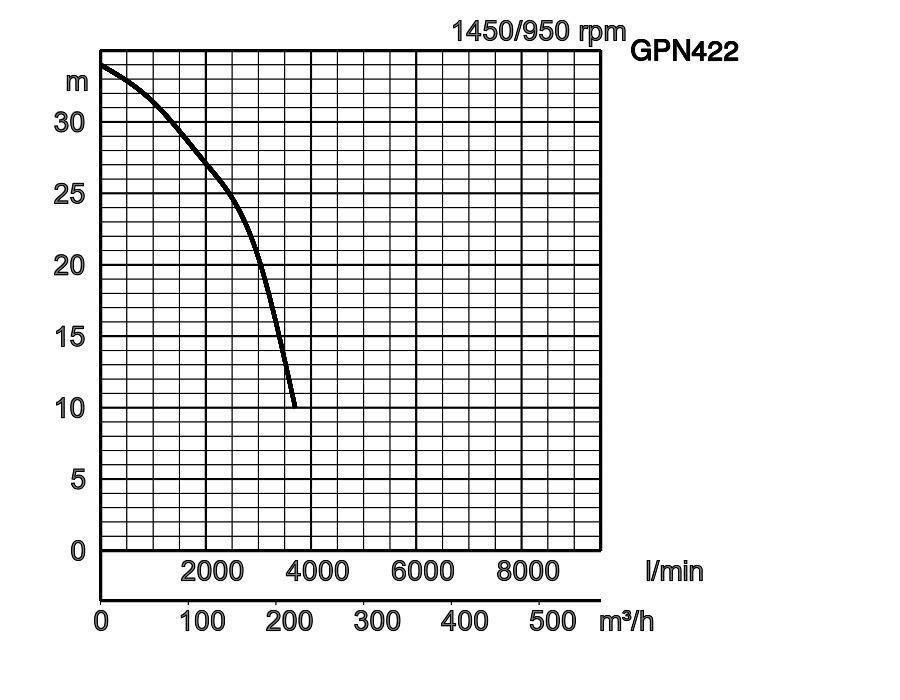

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
GPN35.5
1
80 Sable/boue 30 25 5-9 1900 16h30 5,5 3-phase / 400V / 50Hz
GPN411
2
100 Sable/boue 30 25 5-9 3250 19h30 11,0 3-phase / 400V / 50Hz
GPN415
3
100 Sable/boue 30 25 5-9 4110 21,50 15,0 3-phase / 400V / 50Hz
GPN422
4
100 Sable/boue 30 25 5-9 3700 35 22,0 3-phase / 400V / 50Hz
GPN622
5
150 Sable/boue 30 25 5-9 5000 30 22,0 3-phase / 400V / 50Hz
GPN837
6
150 Sable/boue 46 25 5-9 9000 24 37,0 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 1900
Hauteur manométrique max. m 16h30
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 3250
Hauteur manométrique max. m 19h30
Puissance du moteur kW 11,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 4110
Hauteur manométrique max. m 21,50
Puissance du moteur kW 15,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 3700
Hauteur manométrique max. m 35
Puissance du moteur kW 22,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 5000
Hauteur manométrique max. m 30
Puissance du moteur kW 22,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Sable/boue
Granulométrie max (mm) 46
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 9000
Hauteur manométrique max. m 24
Puissance du moteur kW 37,0
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 80 - 150
Diamètre de connexion Raccord de tuyau
Pompage de fluide
Type de fluide Sable/boue
Température 0 - 40°C
Granulométrie max (mm) 30 - 46
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 1900 - 9000
Hauteur manométrique max. m 16h30, 19h30, 21,50, 24, 30, 35
Pompe
Composants
Turbine Roue semi-ouverte
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte au chrome
Agitateur Fonte au chrome
Enveloppe Fonte grise EN-GJL-200
Plaque d'aspiration Fonte au chrome
Corps de pompe Acier structuré
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 5,5 - 37,0
Méthode de démarrage directement en ligne, étoile/triangle
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 4 pôles, IP68, Moteur à induction, 6 pôles, IP68
Isolation Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 970 - 1468
Protection moteur Coupe-circuit thermique circulaire, Protecteur miniature
Intensité nominal 12.10 - 74
MATÉRIEL
Cadre Fonte grise EN-GJL-200
Arbre Acier au chrome-molybdène (DIN 1.7220)
Câble NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm², NSSHÖU 4C*6.0mm², NSSHÖU 4C*10mm²/3C*1,5mm², NSSHÖU 4C*10mm²/3C*1,5mm²; NSSHÖU (4C*10mm²)
Longueur du câble 20 m
Autres
Poids à sec en kg 160 - 800
Résistance à la pression max. 40 m, max. 50 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • GPN35.5
  • GPN411
  • GPN415
  • GPN622
  • GPN422
  • GPN837
ModelAA1BB1DHW1
GPN35.5487425449326390841290
GPN411617518500347452924315
GPN415617518500347452924315
GPN4227256255283355731102300
GPN6227256255283355721102300
GPN83710158508986157491606560

La série GPN est une pompe à boues submersible triphasée haute puissance et ultra-robuste, entraînée par un moteur à 4 ou 6 pôles. Elle est équipée d'un agitateur en fonte à haute teneur en chrome qui met en suspension les matières décantées avant le pompage. Les autres pièces d'usure, telles que la roue et le plateau d'aspiration, sont également en fonte à haute teneur en chrome pour une durabilité accrue. La conception à refoulement latéral et à spirale facilite le passage des matières solides aspirées. Le moteur est refroidi par une chemise d'eau, assurant un refroidissement efficace même en fonctionnement à l'air libre. L'utilisation d'un système de rails de guidage simplifie l'installation dans des environnements tels que les aciéries, les centrales à béton prêt à l'emploi et les stations d'épuration, où la pompe est installée avec une tuyauterie de refoulement fixe.

Refoulement de la pompe 032-126-28
Raccord de tuyau de 4 pouces
Sortie de 4" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-436-11
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-437-12
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-438-13
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Jetting System 045-TEG-01
Jetting System
Nozzles for jetting system not included in standard kit. (Drilling 4mm)
Jetting System 045-TEG-03
Jetting System
Blind Nozzles for jetting system not included in standard kit.
Jetting System 075-TEG-28
Jetting System
Dissolves sediments, boosts agitator pumps.
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 547151603tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251603tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571516000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572516000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Refoulement de la pompe 032-000-65
Raccord de tuyau de 6 pouces
Sortie de 6" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-TEG-64GN
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-TEG-66GN
Raccord fileté BS de 6 pouces
Sortie de 6" avec raccord adapté pour raccord fileté
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 547252503tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 9216210
Prise avec connexion à flotteur CEE 32A avec interrupteur rotatif
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32, 2 x M16
IP 54
Commutateur rotatif (I-0-II), protection avec réglage du courant nominal correspondant, contacteur : 12,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation, 2x presse-étoupe M16, 1x M32
Refoulement de la pompe 032-000-65
Raccord de tuyau de 6 pouces
Sortie de 6" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-TEG-64GN
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-TEG-66GN
Raccord fileté BS de 6 pouces
Sortie de 6" avec raccord adapté pour raccord fileté
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Fiches de protection moteur 547253203tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 25,0A - 32,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587253203
CEE MS PW Stecker 32/5 6h 25-32A DFK IP67
Caractéristiques
Contrôle de l'ampérage 25,0A - 32,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 9216212
Prise avec connexion à flotteur CEE 32A avec interrupteur rotatif
Caractéristiques
Contrôle de l'ampérage 25,0A - 32,0A
Presse-étoupe M32, 2 x M16
IP 54
Commutateur rotatif (I-0-II), protection avec réglage du courant nominal correspondant, contacteur : 15 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ tournant, 2 presse-étoupes M16, 1 presse-étoupe M32
Refoulement de la pompe 032-000-65
Raccord de tuyau de 6 pouces
Sortie de 6" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-TEG-64GN
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-TEG-66GN
Raccord fileté BS de 6 pouces
Sortie de 6" avec raccord adapté pour raccord fileté
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Refoulement de la pompe 032-204-18
Raccord de tuyau de 4 pouces
Sortie de 4" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-TEG-64GN
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-TEG-66GN
Raccord fileté BS de 6 pouces
Sortie de 6" avec raccord adapté pour raccord fileté
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
Interrupteur à flotteur 1023012
Flotteur 20 m (pour pompes de chantier)
Fonctionnement automatique : active la pompe submersible lorsque les niveaux d'eau atteignent une hauteur prédéfinie et la désactive lorsque les niveaux baissent, évitant ainsi tout débordement ou tout dommage à la pompe.
