KRD (KRS2)

KRD (KRS2) | 400V / 50Hz
Demander une offre

La série KRS2 a été renommée KRD. Il s'agit d'une gamme de pompes de drainage robustes à haut débit, construites en fonte. Équipées de moteurs triphasés à 4 pôles, elles offrent une excellente capacité de traitement des solides et une grande durabilité pour les applications les plus exigeantes.

Données techniques
  • ø diamètre de refoulement mm: 80 - 200
  • Type de fluide: Sable/boue
  • Granulométrie max (mm): 30
  • % max. de matière sèche: 20
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 1670 - 4800
  • Hauteur manométrique max. m: 15,80 - 31
  • Puissance du moteur kW: 5,5 - 18,0
  • Phase / Tension: 3-phase / 400V / 50Hz

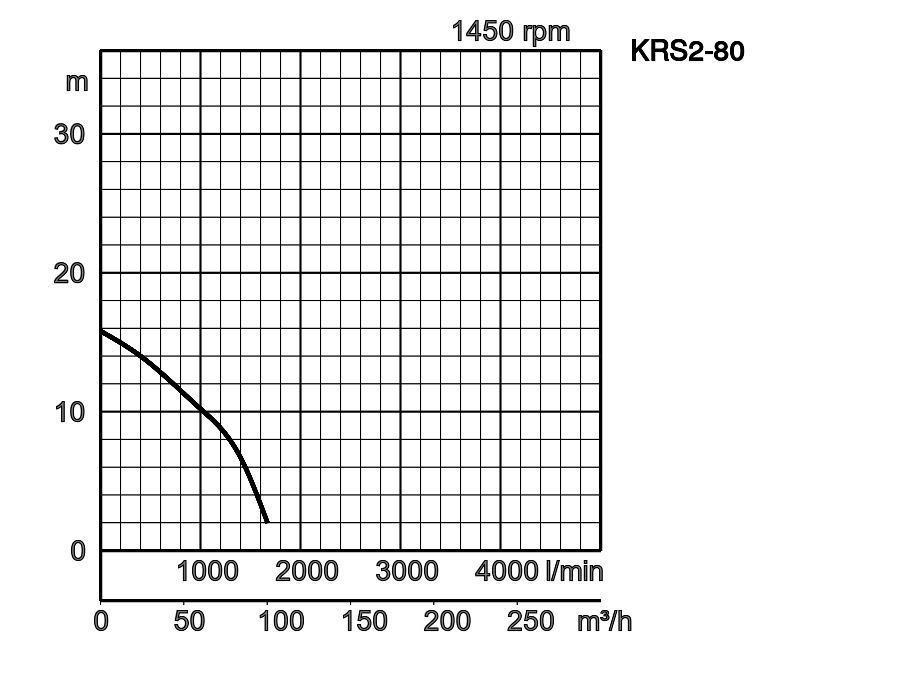

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
KRD35.5 (KRS2-80)
1
80 Sable/boue 30 20 5-9 1670 15,80 5,5 3-phase / 400V / 50Hz
KRD47.5 (KRS2-100)
2
100 Sable/boue 30 20 5-9 2350 17.10 7,5 3-phase / 400V / 50Hz
KRD611 (KRS2-150)
3
150 Sable/boue 30 20 5-9 3250 22 11 3-phase / 400V / 50Hz
KRS-200
4
200 Sable/boue 30 20 5-9 4800 31 18,0 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 1670
Hauteur manométrique max. m 15,80
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 2350
Hauteur manométrique max. m 17.10
Puissance du moteur kW 7,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 3250
Hauteur manométrique max. m 22
Puissance du moteur kW 11
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 200
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 4800
Hauteur manométrique max. m 31
Puissance du moteur kW 18,0
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 80 - 200
Diamètre de connexion Bride filetée / raccord de tuyau
Pompage de fluide
Type de fluide Sable/boue
Température 0 - 40°C
Granulométrie max (mm) 30
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 1670 - 4800
Hauteur manométrique max. m 15,80 - 31
General
Résistance à la pression m 40
Pompe
Composants
Turbine Roue semi-ouverte
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte au chrome
Agitateur Fonte au chrome
Enveloppe Fonte grise EN-GJL-200
Plaque d'aspiration Fonte au chrome
Corps de pompe Fonte grise EN-GJL-200
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 5,5 - 18,0
Méthode de démarrage directement en ligne
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 4 pôles, IP68
Isolation Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 1448 - 1458
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 12.10 - 35
MATÉRIEL
Cadre Fonte grise EN-GJL-200
Arbre Acier inoxydable EN-X30Cr13
Câble NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm², NSSHÖU 4C*10mm²
Longueur du câble 20 m
Autres
Poids à sec en kg 107 - 395
Résistance à la pression max. 30 m, max. 50 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • KRD35.5 (KRS2-80)
  • KRD47.5 (KRS2-100)
  • KRD611 (KRS2-150)
  • KRS-200
ModelAA1BB1DHW1
KRD35.5 (KRS2-80)351260838680326815265
KRD47.5 (KRS2-100)418305936697379886270
KRD611 (KRS2-150)436324961718407913270
KRS-20057644511819505301140285

La série KRS2, récemment renommée série KRD, est une pompe de drainage submersible triphasée en fonte à haut débit et à usage intensif, entraînée par un moteur à 4 pôles. Son corps en fonte, associé à un moteur à basse vitesse, lui confère une robustesse accrue pour une utilisation dans les conditions les plus exigeantes. La conception à refoulement supérieur et flux latéral assure un refroidissement efficace du moteur, même lorsque celui-ci fonctionne à l'air libre.* Le modèle KRS1022 est doté d'un refoulement supérieur et d'un flux traversant. Cette conception optimise le refroidissement du moteur, permettant un fonctionnement continu à bas niveau d'eau et une utilisation prolongée à sec.

Refoulement de la pompe 032-127-29
Raccord de tuyau de 4 pouces
Sortie de 4" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-151-19
Raccord de tuyau de 2 pouces
Sortie de 2" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-436-11
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-437-12
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-438-13
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Jetting System 045-TEG-01
Jetting System
Nozzles for jetting system not included in standard kit. (Drilling 4mm)
Jetting System 045-TEG-03
Jetting System
Blind Nozzles for jetting system not included in standard kit.
Jetting System 075-TEG-16
Jetting System
Dissolves sediments, boosts agitator pumps.
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151603tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251603tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571516000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572516000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Booster Adapter 022-TEG-18
Booster Adapter for KRD35.5 (KRS2-80)
Booster adapter designed to connect two pumps in series, enabling to achieve higher head for demanding applications.
Refoulement de la pompe 032-000-27
Raccord fileté BS de 6 pouces
Sortie de 6" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-119-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-152-10
Raccord de tuyau de 6 pouces
Sortie de 6" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-437-12
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-438-13
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Jetting System 045-TEG-01
Jetting System
Nozzles for jetting system not included in standard kit. (Drilling 4mm)
Jetting System 045-TEG-03
Jetting System
Blind Nozzles for jetting system not included in standard kit.
Jetting System 075-TEG-16
Jetting System
Dissolves sediments, boosts agitator pumps.
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151603tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251603tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571516000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572516000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 9216211
Prise avec connexion à flotteur CEE 32A avec interrupteur rotatif
Caractéristiques
Contrôle de l'ampérage 16,0A - 20,0A
Presse-étoupe M32, 2 x M16
IP 54
Commutateur rotatif (I-0-II), protection avec réglage du courant nominal correspondant, contacteur : 12,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation, 2x presse-étoupe M16, 1x M32
Refoulement de la pompe 032-000-26
Raccord fileté BS de 6 pouces
Sortie de 6" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-295-16
Raccord de tuyau de 4 pouces
Sortie de 4" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-439-14
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Jetting System 045-TEG-01
Jetting System
Nozzles for jetting system not included in standard kit. (Drilling 4mm)
Jetting System 045-TEG-03
Jetting System
Blind Nozzles for jetting system not included in standard kit.
Jetting System 075-TEG-28
Jetting System
Dissolves sediments, boosts agitator pumps.
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547252503tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
