KRDX

KRDX | 400V / 50Hz
Demander une offre

Pompes submersibles antidéflagrantes pour boues, équipées d'un agitateur pour le transport de matières solides. Destinées aux applications antidéflagrantes dans les mines de charbon, les raffineries de pétrole et de gaz et les sites de travail similaires en atmosphère explosive.

Données techniques
  • ø diamètre de refoulement mm: 100
  • Type de fluide: Sable/boue
  • Granulométrie max (mm): 21 - 33
  • % max. de matière sèche: 20
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 1400 - 2200
  • Hauteur manométrique max. m: 14,50 - 17
  • ATEX disponible: Oui
  • Puissance du moteur kW: 3,7 - 7,5
  • Phase / Tension: 3-phase / 500V / 50Hz

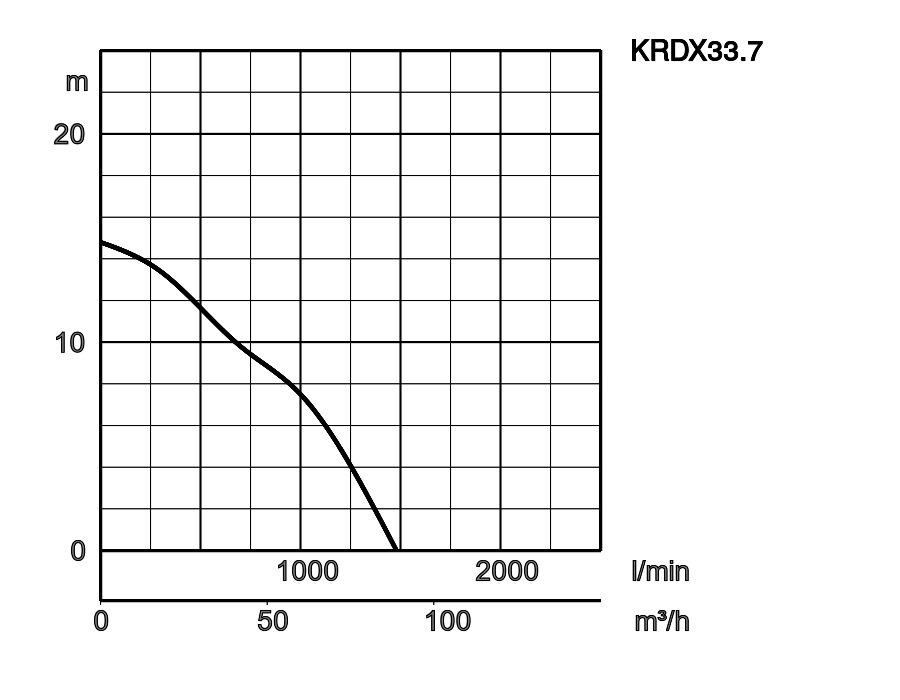

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m ATEX disponible Puissance du moteur kW Phase / Tension
KRDX33.7
1
100 Sable/boue 21 20 5-9 1400 14,50 Oui 3,7 3-phase / 500V / 50Hz
KRDX45.5
2
100 Sable/boue 28 20 5-9 2000 16,50 Oui 5,5 3-phase / 500V / 50Hz
KRDX47.5
3
100 Sable/boue 33 20 5-9 2200 17 Oui 7,5 3-phase / 500V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 21
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 1400
Hauteur manométrique max. m 14,50
ATEX disponible Oui
Puissance du moteur kW 3,7
Phase / Tension 3-phase / 500V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 28
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 2000
Hauteur manométrique max. m 16,50
ATEX disponible Oui
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 500V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 33
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 2200
Hauteur manométrique max. m 17
ATEX disponible Oui
Puissance du moteur kW 7,5
Phase / Tension 3-phase / 500V / 50Hz
GENERAL
ø diamètre de refoulement mm 100
Diamètre de connexion Bride filetée
Pompage de fluide
Type de fluide Sable/boue
Température 0 - 40°C
Granulométrie max (mm) 21 - 33
% max. de matière sèche 20
Valeur maximale du pH 5-9
Capacité max. l/min 1400 - 2200
Hauteur manométrique max. m 14,50 - 17
General
ATEX disponible Oui
Pompe
Composants
Turbine Roue semi-ouverte
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte au chrome
Enveloppe Fonte ductile EN-GJS-700-2
Plaque d'aspiration Fonte au chrome
Corps de pompe Fonte ductile EN-GJS-400
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 3,7 - 7,5
Méthode de démarrage directement en ligne
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 4 pôles, IP68
Isolation Classe d'isolation H
Phase / Tension 3-phase / 500V / 50Hz
tr/min 1450
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 6,4 - 12,1
MATÉRIEL
Cadre Fonte ductile EN-GJS-400
Arbre Acier inoxydable EN-X30Cr13
Câble NSSHÖU 3C*2,5mm², 3C*2,5/3E, 3C*1,5ST
Longueur du câble 20 m
Autres
Poids à sec en kg 155 - 186
Résistance à la pression max. 25 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • KRDX33.7
  • KRDX45.5
  • KRDX47.5
ModelAA1BB1DHW1
KRDX33.7415356701635369829290
KRDX45.5446387745644416838300
KRDX47.5 446387775674416868300

Les pompes submersibles à boues KRDX sont équipées d'agitateurs conformes aux normes IECEx et ATEX. Grâce à leur roue, leur plaque d'aspiration et leur agitateur en fonte à haute teneur en chrome, ainsi qu'à leur corps de pompe et leur bâti moteur en fonte ductile, les pompes de la série KRDX offrent une excellente résistance à l'usure et sont donc parfaitement adaptées au drainage des eaux boueuses, des eaux chargées de sédiments et de divers types de boues liquides. De plus, les pompes de la série KRDX peuvent être fabriquées pour des tensions nominales de 380 V à 1 000 V.
