NKZ

NKZ | 400V / 50Hz
Demander une offre

Pompes à boues triphasées en fonte, avec agitateur intégré pour le brassage et le mélange des matières décantées. Conception robuste avec refoulement latéral, corps spiralé, double enveloppe de refroidissement par eau et moteur à 4 pôles pour une résistance accrue à l'usure.

Données techniques
  • ø diamètre de refoulement mm: 80 - 150
  • Type de fluide: Sable/boue
  • Granulométrie max (mm): 20 - 30
  • % max. de matière sèche: 25
  • Valeur maximale du pH: 5-9
  • Capacité max. l/min: 930 - 3950
  • Hauteur manométrique max. m: 12,60 - 28,80
  • Puissance du moteur kW: 2,2 - 11,0
  • Phase / Tension: 3-phase / 400V / 50Hz

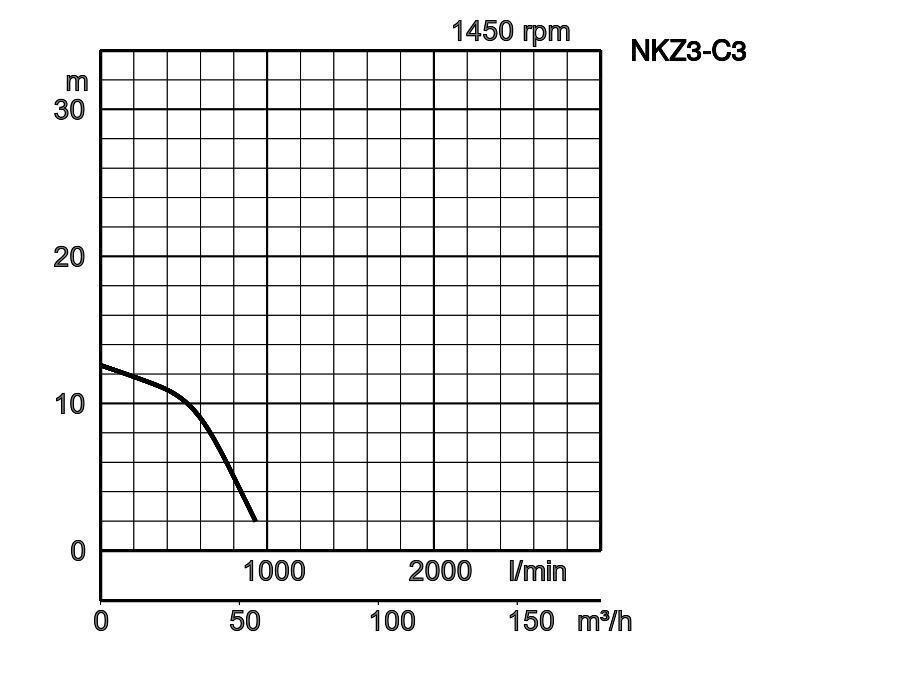

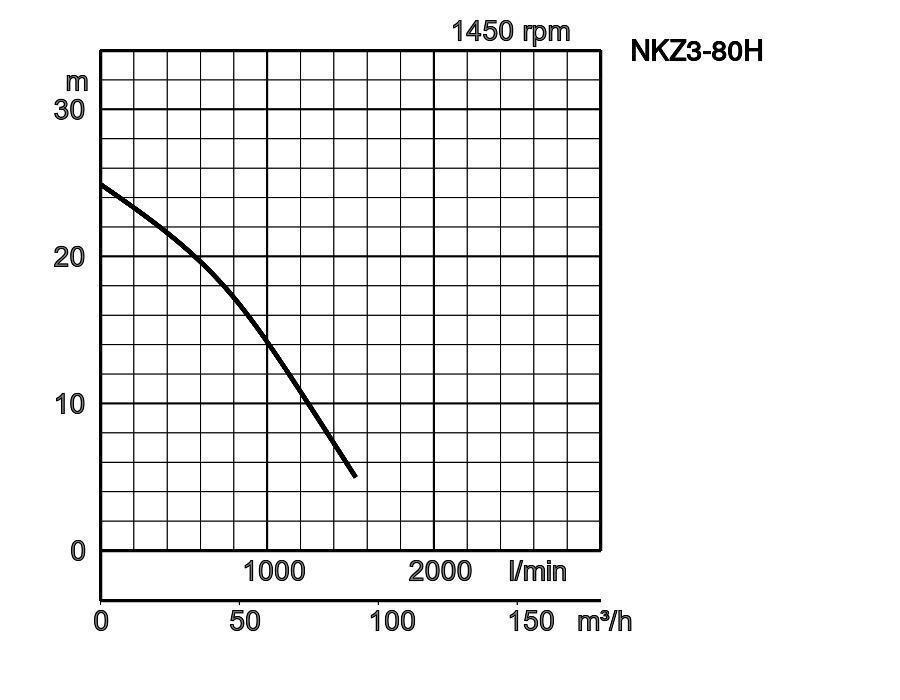

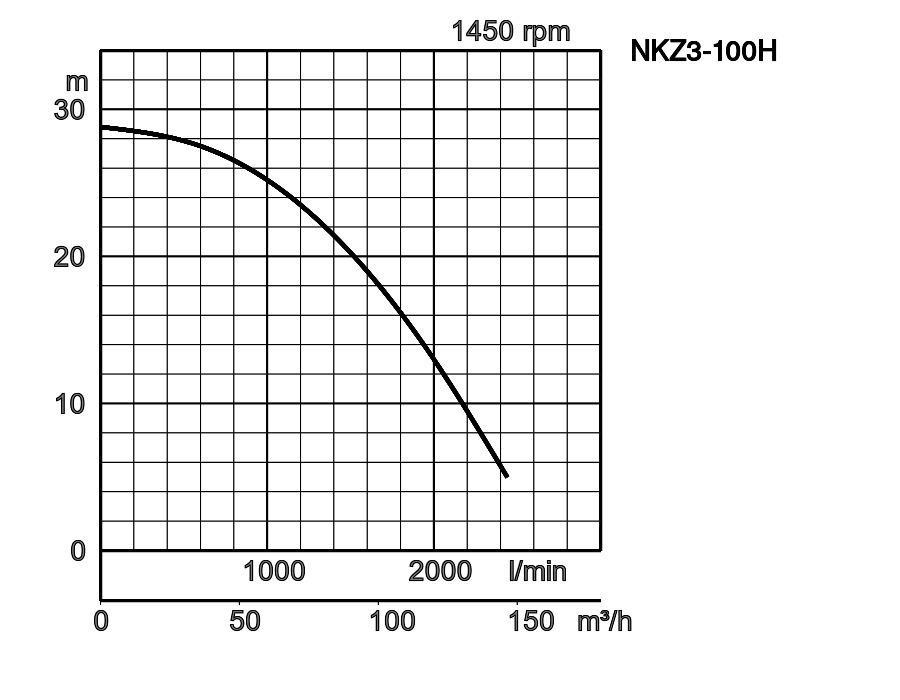

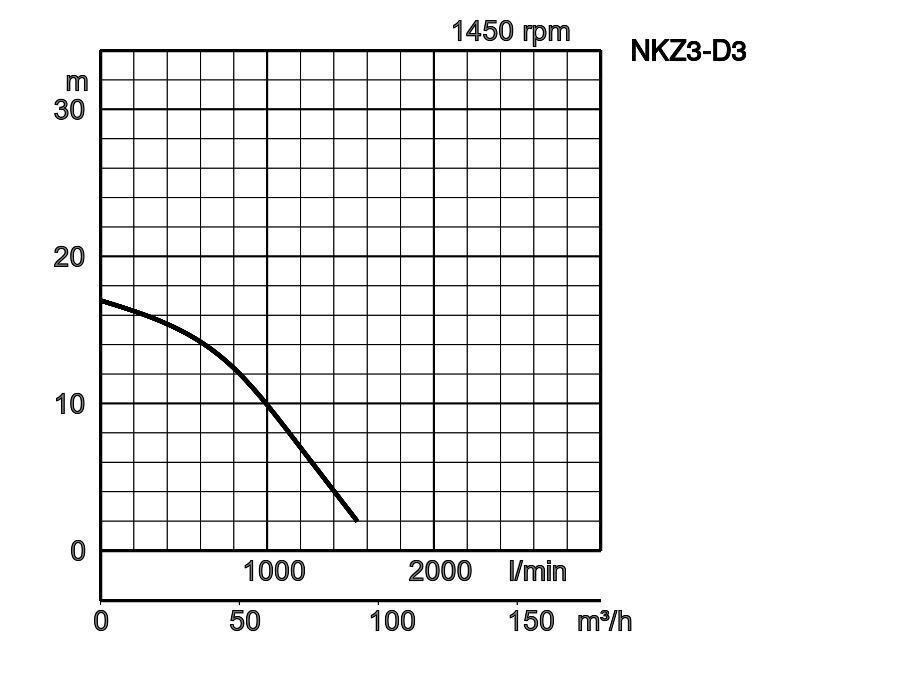

Courbe de performance
1 O
Caractéristiques
Model Colour code curve ø diamètre de refoulement mm Type de fluide Granulométrie max (mm) % max. de matière sèche Valeur maximale du pH Capacité max. l/min Hauteur manométrique max. m Puissance du moteur kW Phase / Tension
NKZ3-C3
1
80 Sable/boue 30 25 5-9 930 12,60 2,2 3-phase / 400V / 50Hz
NKZ3-D3
2
80 Sable/boue 30 25 5-9 1540 17 3,7 3-phase / 400V / 50Hz
NKZ35.5 (NKZ3-80H)
3
80 Sable/boue 20 25 5-9 1530 24,90 5,5 3-phase / 400V / 50Hz
NKZ45.5 4 100 Sable/boue 30 25 5-9 2000 18,7 5,5 3-phase / 400V / 50Hz
NKZ411 (NKZ3-100H)
5
100 Sable/boue 20 25 5-9 2440 28,80 11,0 3-phase / 400V / 50Hz
NKZ611 6 150 Sable/boue 30 25 5-9 3950 21,7 11 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 930
Hauteur manométrique max. m 12,60
Puissance du moteur kW 2,2
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 1540
Hauteur manométrique max. m 17
Puissance du moteur kW 3,7
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 80
Type de fluide Sable/boue
Granulométrie max (mm) 20
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 1530
Hauteur manométrique max. m 24,90
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 2000
Hauteur manométrique max. m 18,7
Puissance du moteur kW 5,5
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 100
Type de fluide Sable/boue
Granulométrie max (mm) 20
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 2440
Hauteur manométrique max. m 28,80
Puissance du moteur kW 11,0
Phase / Tension 3-phase / 400V / 50Hz
ø diamètre de refoulement mm 150
Type de fluide Sable/boue
Granulométrie max (mm) 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 3950
Hauteur manométrique max. m 21,7
Puissance du moteur kW 11
Phase / Tension 3-phase / 400V / 50Hz
GENERAL
ø diamètre de refoulement mm 80 - 150
Diamètre de connexion Bride filetée / raccord de tuyau, Raccord de tuyau
Pompage de fluide
Type de fluide Sable/boue
Température 0 - 40°C
Granulométrie max (mm) 20 - 30
% max. de matière sèche 25
Valeur maximale du pH 5-9
Capacité max. l/min 930 - 3950
Hauteur manométrique max. m 12,60 - 28,80
Pompe
Composants
Turbine Roue semi-ouverte
Roulements Roulements à billes blindés
Garniture mécanique Joint mécanique double dans bain d'huile
MATÉRIEL
Turbine Fonte ductile EN-GJS-700-2, Fonte au chrome
Agitateur FCD700 (EN-GJS-700-2)
Enveloppe Fonte grise EN-GJL-200
Plaque d'aspiration Fonte grise EN-GJL-200, Fonte ductile EN-GJS-700-2
Corps de pompe Acier structuré
Garniture mécanique carbure de silicium
Moteur
Puissance du moteur kW 2,2 - 11
Méthode de démarrage directement en ligne
Convient pour VFD Oui
Convient pour démarreur progressif Oui
Type, pôles Moteur à induction, 4 pôles, IP68
Isolation Classe d'isolation E, Classe d'isolation F
Phase / Tension 3-phase / 400V / 50Hz
tr/min 1410 - 1468
Protection moteur Coupe-circuit thermique circulaire
Intensité nominal 5.10 - 22,50
MATÉRIEL
Cadre Fonte grise EN-GJL-200
Arbre Acier inoxydable EN-X30Cr13
Câble NSSHÖU 4C*1,5mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm²
Longueur du câble 20 m
Autres
Poids à sec en kg 91 - 217
Résistance à la pression max. 30 m
Dimensions - en mm
W1 : niveau d'eau courante le plus bas
  • NKZ3-C3
  • NKZ3-D3
  • NKZ35.5 (NKZ3-80H)
  • NKZ45.5
  • NKZ411 (NKZ3-100H)
  • NKZ611
ModelAA1BB1DHW1d
NKZ3-C346740537124937066422580
NKZ3-D346740537124937066422580
NKZ35.5 (NKZ3-80H)49143038726440179822080
NKZ45.5482420382244382759220100
NKZ411 (NKZ3-100H)547486422284414885240100
NKZ611618519458265449842240150

La série NKZ est une pompe à boues submersible triphasée robuste en fonte, entraînée par un moteur à 4 pôles. Elle est équipée d'un agitateur qui facilite l'aspiration des matières décantées. La conception à refoulement latéral et à spirale assure un passage plus fluide des matières solides aspirées. Le moteur est refroidi par une chemise d'eau qui garantit un refroidissement efficace, même en fonctionnement à l'air libre. L'utilisation d'un système de rails de guidage simplifie l'installation dans des environnements tels que les aciéries, les centrales à béton prêt à l'emploi et les stations d'épuration, où la pompe est installée avec une tuyauterie de refoulement fixe.

Refoulement de la pompe 032-119-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-151-19
Raccord de tuyau de 2 pouces
Sortie de 2" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-436-11
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-438-13
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547150633tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547250633tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571502400tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 2,4A - 4,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5571506000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572502400tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 2,4A - 4,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572506000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587150403
CEE MS PW Stecker 16/5 6h 2,5-4,0A DFK IP67
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250403
CEE MS PW Stecker 32/5 6h 2,5-4,0A DFK IP67
Caractéristiques
Contrôle de l'ampérage 2,5A - 4,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Caractéristiques
Contrôle de l'ampérage 4,0A - 6,3A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Refoulement de la pompe 032-119-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-436-11
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Refoulement de la pompe 032-438-13
Raccord fileté BS de 4 pouces
Sortie de 4" avec raccord adapté pour raccord fileté
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151003tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251003tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571510000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 6,0 A - 10,0 A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572510000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 6,0 A - 10,0 A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151003
CEE MS PW Stecker 16/5 6h 6.3-10A DFK IP67
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251003
CEE MS PW Stecker 32/5 6h 6.3-10A DFK IP67
Caractéristiques
Contrôle de l'ampérage 6,3A - 10,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Refoulement de la pompe 032-119-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-436-11
Raccord fileté BS de 2 pouces
Sortie de 2" avec raccord adapté pour raccord fileté
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547151603tu
Prise CEE 16A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 547251603tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 5571516000tu
Fiche avec connexion à flotteur CEE 16A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M25
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 5572516000tu
Fiche avec connexion à flotteur CEE 32A
Caractéristiques
Contrôle de l'ampérage 12,0A - 16,0A
Presse-étoupe M32
IP 44
Interrupteur à bascule ON/OFF (MANUEL/AUTO), protection du moteur avec réglage du courant nominal, contacteur max. 7,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation,
Fiches de protection moteur 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M25
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Caractéristiques
Contrôle de l'ampérage 10,0A - 16,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Refoulement de la pompe 032-119-28
Raccord de tuyau de 3 pouces
Sortie de 3" avec raccord adapté pour raccord de tuyau
Refoulement de la pompe 032-437-12
Raccord fileté BS de 3 pouces
Sortie de 3" avec raccord adapté pour raccord fileté
Jetting System 045-TEG-01
Jetting System
Nozzles for jetting system not included in standard kit. (Drilling 4mm)
Jetting System 045-TEG-03
Jetting System
Blind Nozzles for jetting system not included in standard kit.
Jetting System 075-TEG-28
Jetting System
Dissolves sediments, boosts agitator pumps.
Capteur de fuite d'huile TSS-TEG-10
Capteur d'étanchéité d'huile TSS M10 (10 m)
Capteurs de fuite montés à l'extérieur pour la détection d'eau à l'intérieur de la chambre à huile. Veuillez noter qu'un relais supplémentaire, par exemple un détecteur, doit être installé.
Fiches de protection moteur 547252503tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 9216210
Prise avec connexion à flotteur CEE 32A avec interrupteur rotatif
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32, 2 x M16
IP 54
Commutateur rotatif (I-0-II), protection avec réglage du courant nominal correspondant, contacteur : 12,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation, 2x presse-étoupe M16, 1x M32
Fiches de protection moteur 547252503tu
Prise CEE 32 A
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 44
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32
IP 67
Actionnement par levier rotatif, protection du moteur avec réglage du courant nominal, avec inverseur de phase et commande à champ tournant, presse-étoupe, protection contre les surcharges : déconnecte automatiquement le moteur
Fiches de protection moteur 9216210
Prise avec connexion à flotteur CEE 32A avec interrupteur rotatif
Caractéristiques
Contrôle de l'ampérage 20,0A - 25,0A
Presse-étoupe M32, 2 x M16
IP 54
Commutateur rotatif (I-0-II), protection avec réglage du courant nominal correspondant, contacteur : 12,5 kW, avec inverseur de phase, affichage de fonctionnement et contrôle du champ de rotation, 2x presse-étoupe M16, 1x M32
